Kamera Insta 360 GO 2 st�l� odkaz / permalink

10.11.2021

Když jsem začal zkoušet umísťovat na Twin Stara do různých pozic kameru Insta360 GO 2, využil jsem 3D tisku.

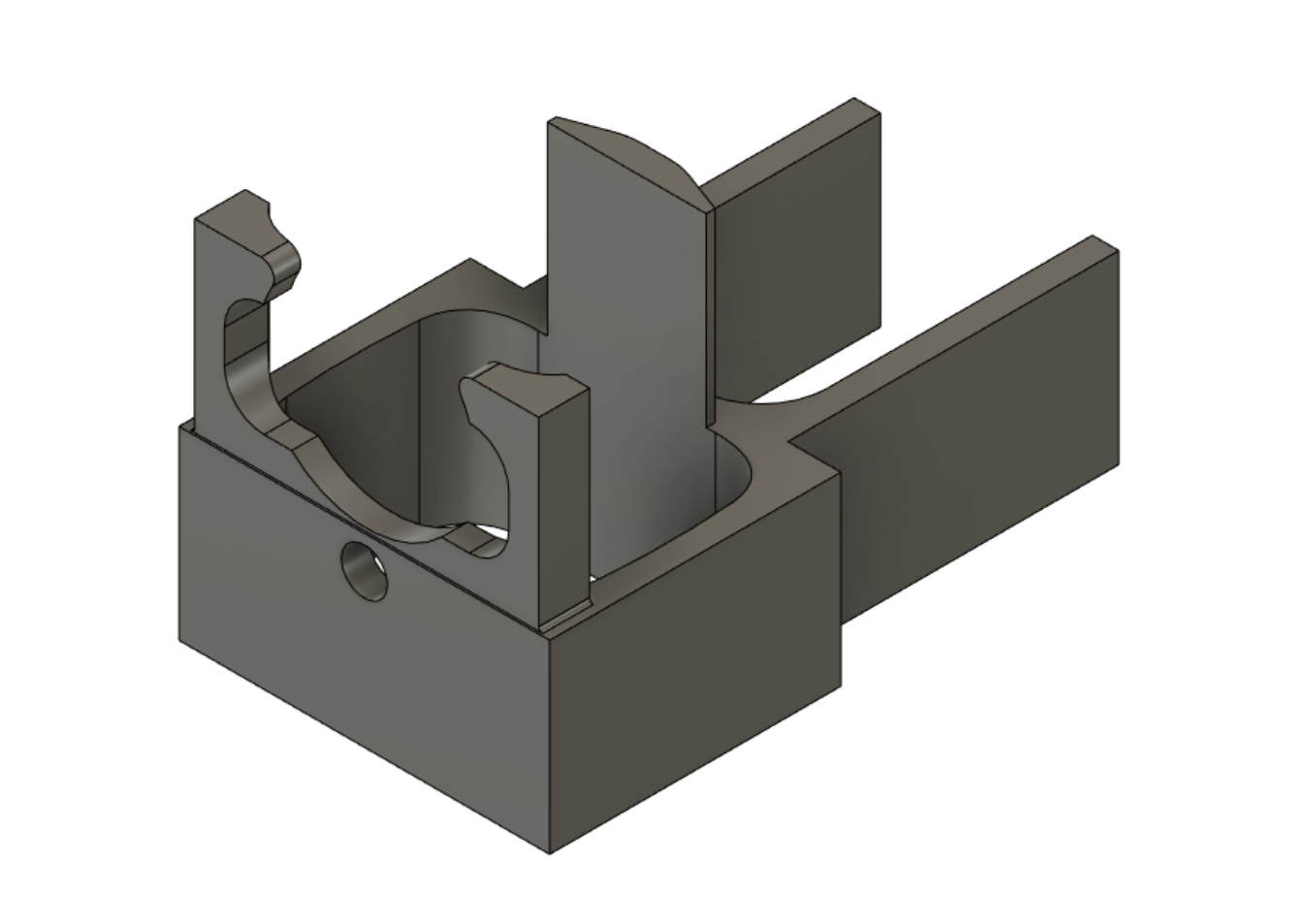

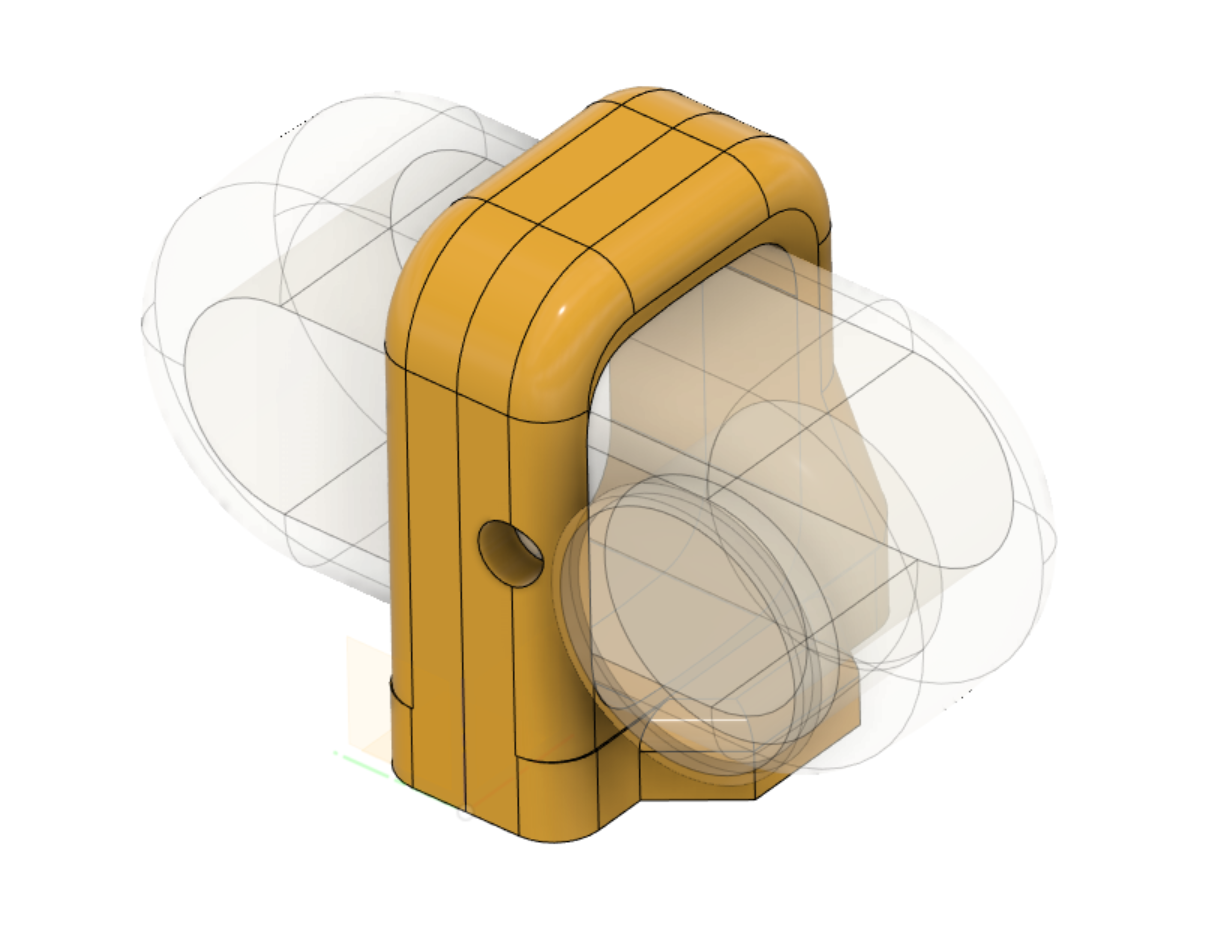

Držáky jsem namodeloval ve Fusion 360 a začal jsem modelováním modulu, který realizuje držení kamery. Zjistil jsem, že kamera drží dostatečně třením v držáku a není třeba ji ještě nějak pojišťovat.

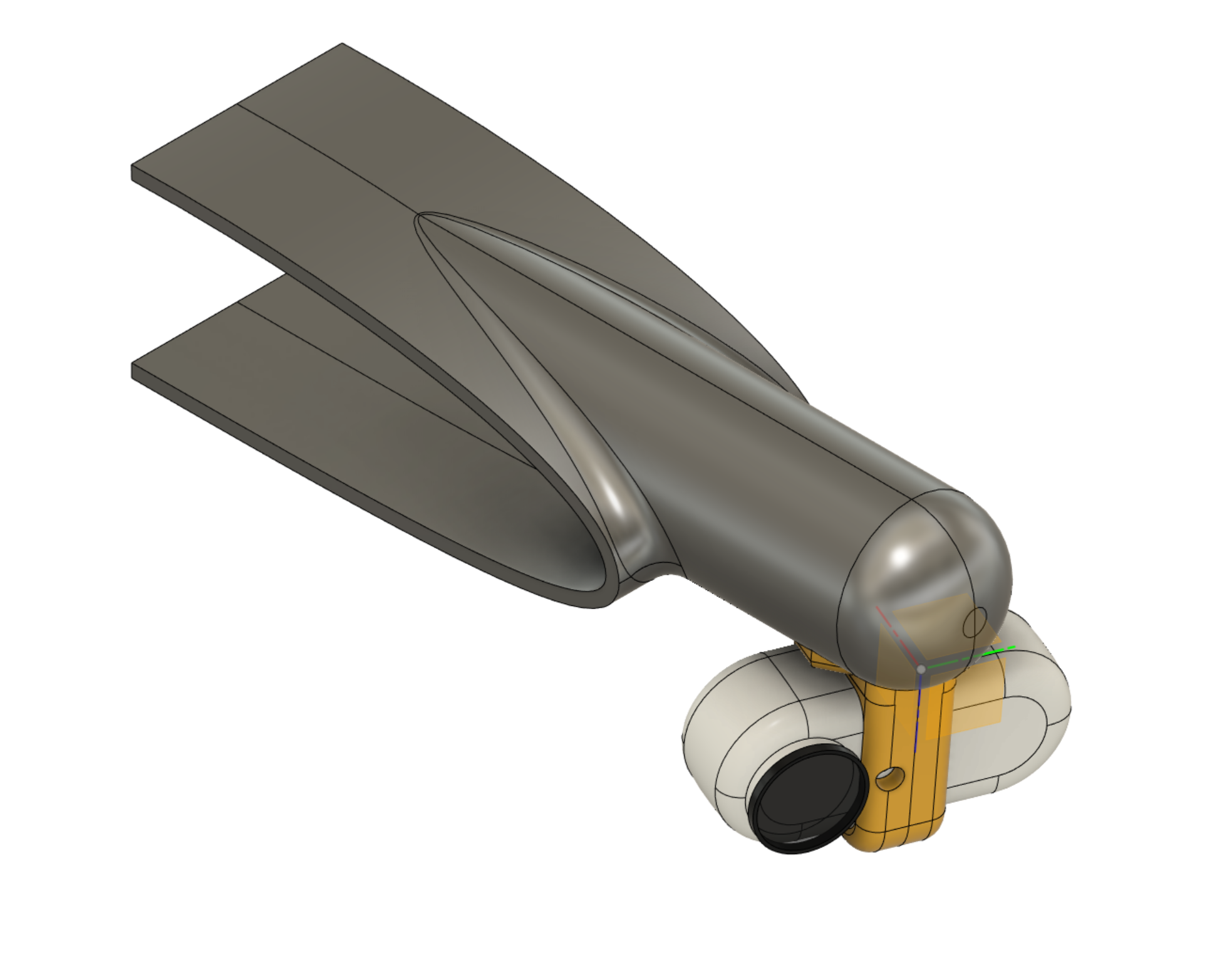

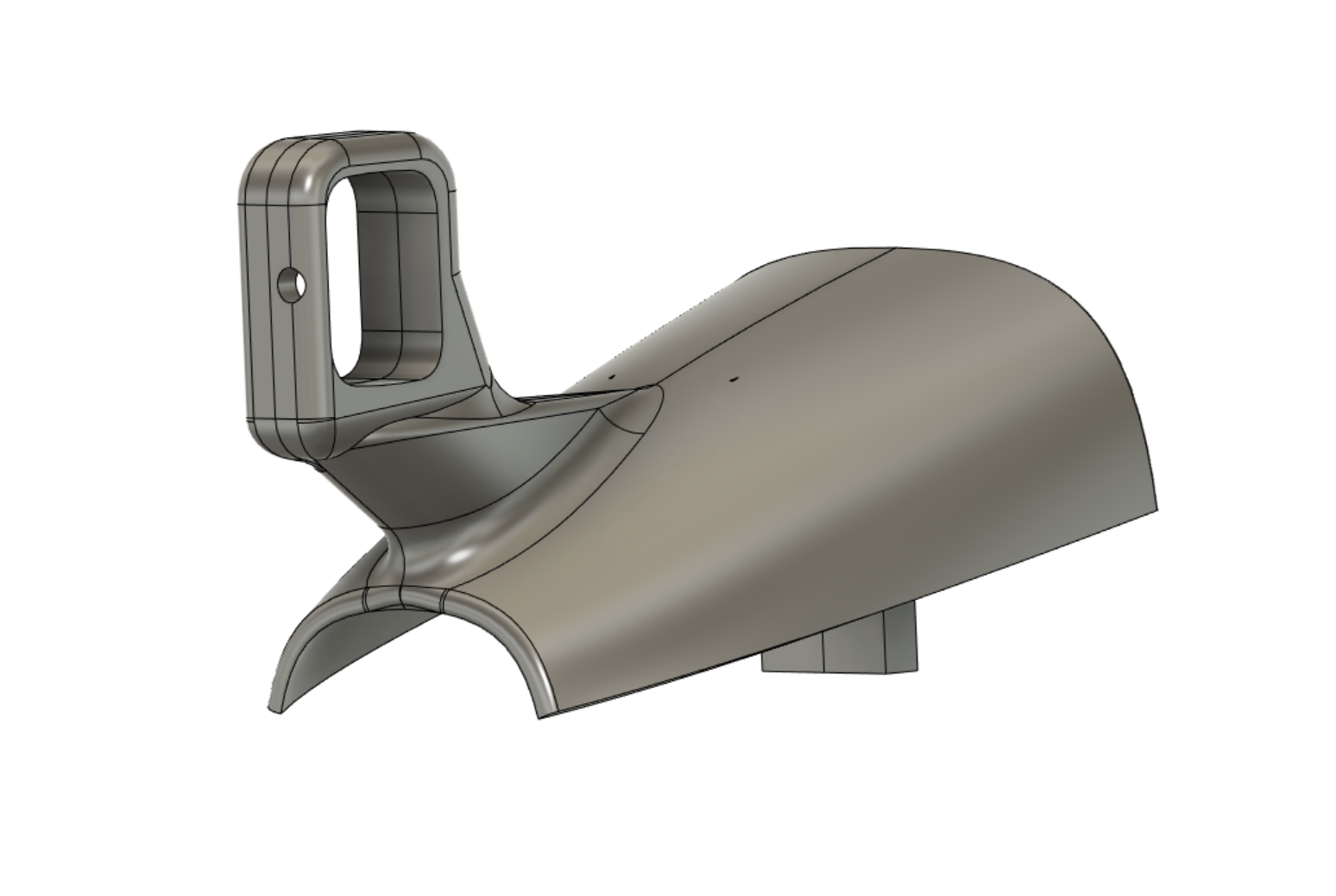

Tento modul pak používám jako základ při modelování držáků na křídlo, na trup, na ocasní plochy. Buď ho spojím do jednoho tělesa s úchytem na letadlo a tisknu vše najednou, nebo úchyt a držák kamery tisknu zvlášť a slepím je vteřiňákem. Držák na křídlo nahoře je slepený ze dvou dílů, držák na nos letadla je tištěný jako jeden díl.

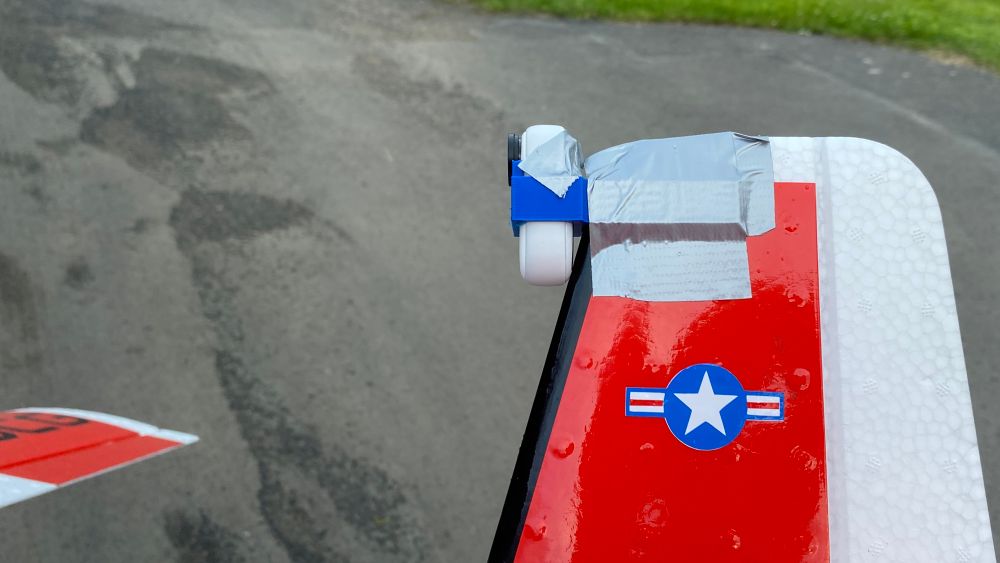

Než jsem se dopracoval k tomuto držáku kamery, zkoušel jsem i jiné varianty:

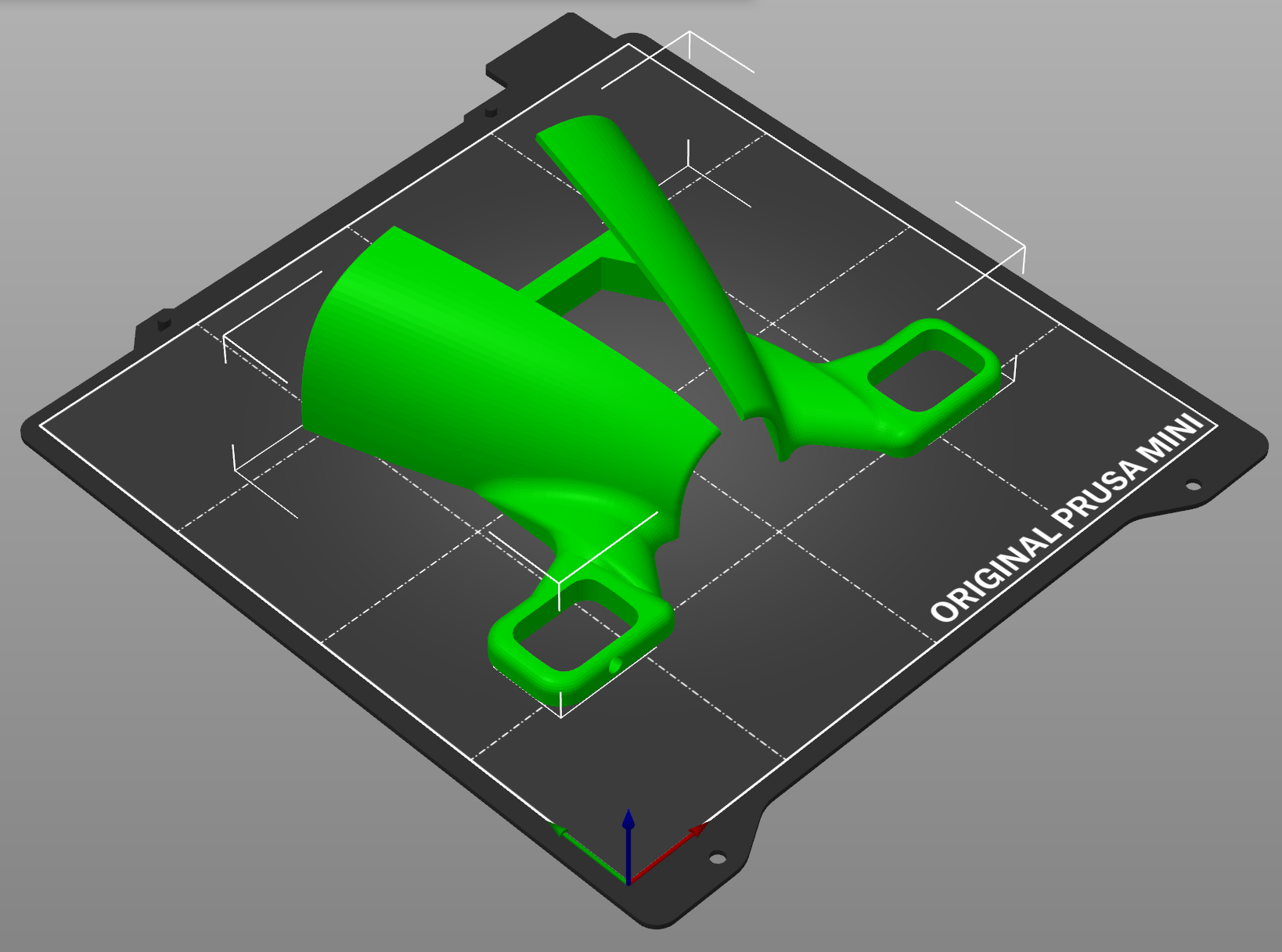

Držáky tisknu zatím z PLA, zkoušel jsem je zatím za teplot od nuly výše a neměl jsem s nimi problém. Respektuji ale vláknovou strukturu 3D tisku a polohu dílu při tisku tomu přizpůsobuji tak, abych docílil pevnosti v žádaném směru.
