Konstrukce

Pouštím se do pro mě neprobádané oblasti. Malý model z EPP, který by se měl podobat skutečnému letadlu. Jako se říká "čtvrt maketa" - model, který ze vzdálenosti 4 metrů vypadá jako skutečný, tak v tomto případě by to měla být tak "osminová maketa". 😃

Mělo by to být snadno postavitelné, mělo by to být snadno opravitelné. Model jako takový by mohl klidně být z XPS, ale protože to je myšleno pro kluky, tak to chci zkusit z EPP. EPP je pro mě nový materiál. Chci křídlo řezat horkým drátem a trup udělat na frézce. Už jsem si to technologicky vyzkoušel na Banditovi, frézoval jsem trup i křídlo, ale ten je celý z XPS. Tady chci zkusit to samé z EPP. Křídla už jsem horkým drátem řezal, ale taky jen XPS a dříve EPS, teď to budez EPP. A taky to bude všechno v menších rozměrech.

Za jak dlouho to jsem schopen vyrobit? Do víkendu? Do dalšého víkendu? ??

Rozvaha

Den 0

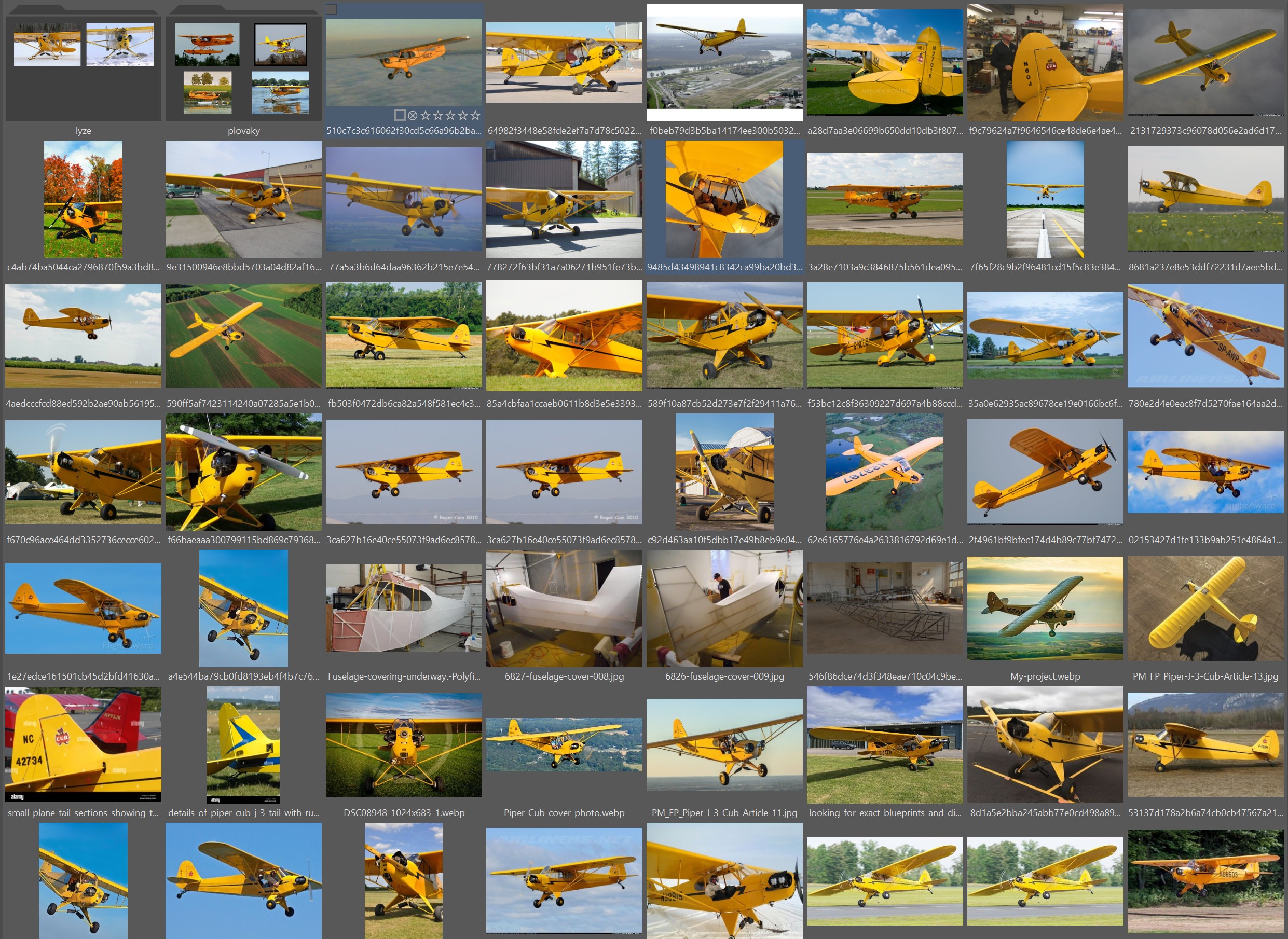

Začínám rozvahou jak velké to bude, předběžně uvažuji nad technologií stavby. Sháním výkresy skutečného letadla a dávám dohromady fotografie skutečného letadla.

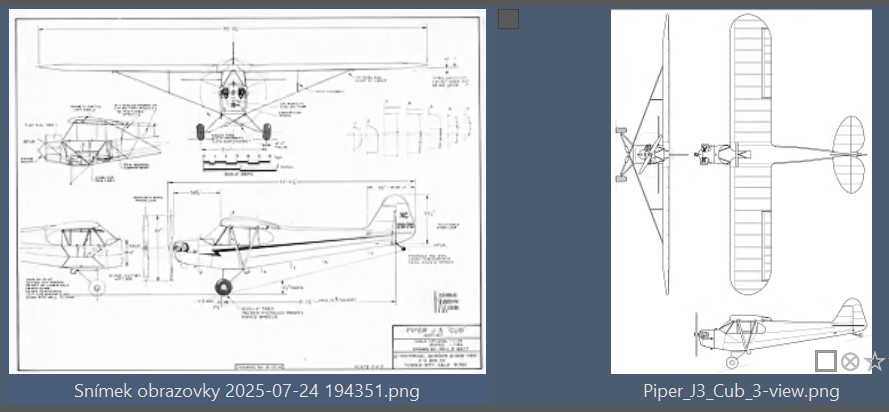

Fotek je na internetu spousta a krásných. Třípohledových plánků jsem čekal taky spoustu, ale kloudné jsem našel jen dva! Nechtěl jsem pálit čas dlouhým hledáním, nedělám maketu a tak jsem se s nimi spokojil.

Ke kreslení používám CAD Autodesk Fusion. V něm mám projekt "letadla" a v něm vše, co ke kreslení letadel potřebuji. Modely serv, přijímačů, elektromotorů, akumulátorů, profily. Pro každou tuhle kategorii mám v projektu vytvořenou složku, kde mám vše potřebné. Když něco nemám, nové servo, nový elektromotor, tak si to vymodeluji. V jednom projektu to mám proto, protože s mojí hobby licencí pro Fusion se s tím vším dobře manipuluje. I pro Pipera si zakládám složku "Piper J3 1.1".

Při koukání na výkresy přemýšlím, jak velký model by to měl být. Zdá se mi vhodné měřítko 1:10, to vychází na model metr deset. Ony ty velikosti v hlavě a na papíře matou, koukám proto, jaké modely a v jaké velikosti kdo dělá, jak je osazuje, kolik jim to váží a jak jim to létá. Modelem stejné velikostní kategorie je například Step 2 od RC Factory.

Začínám sestavou (výkresem), které říkám "muška". V ní podle třípohledového plánku namodeluji tvary a rozměry letadla.
