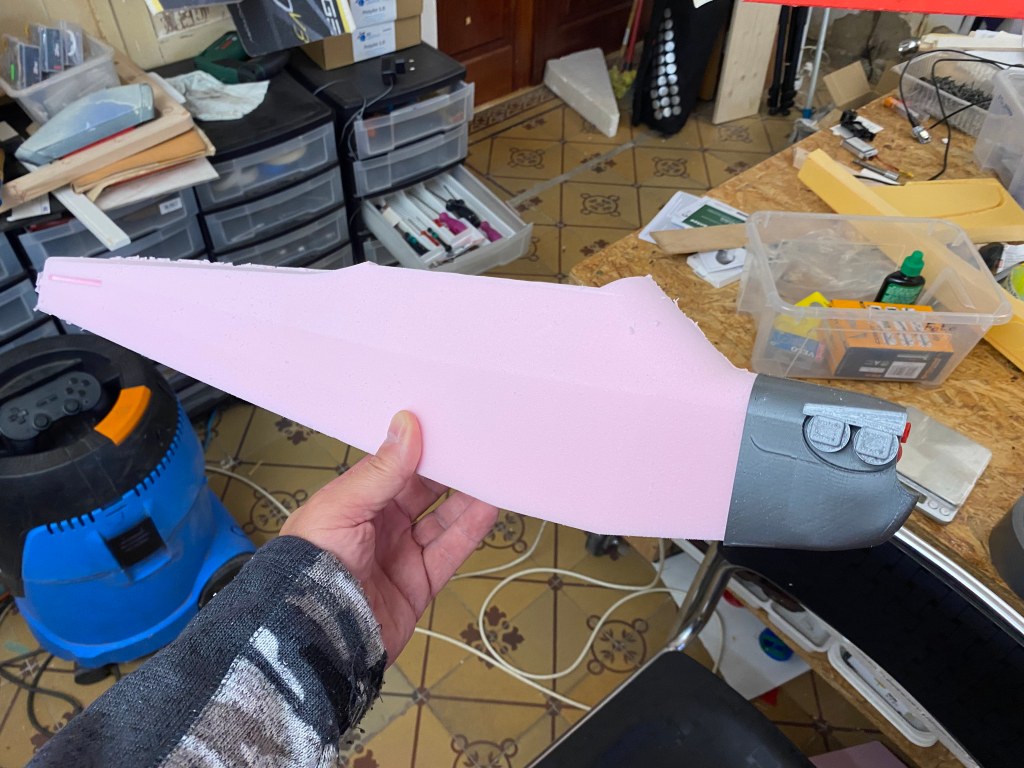

Motorový kryt

9. den

Motorový kryt je vlastně maketa motoru. Předloha má čtyřválcového boxera, nejčastěji to byly motory Continental A-50 a A-65. Maketa je moc silné slovo. 😃

Vymyslel jsem si, že celý kryt i s maketou motoru budu vyrábět technologií 3D tisku. Ve Fusionu nakreslený model připravuji pro tisk v PrusaSlicer. Program pro tiskárnu lze připravit - vygenerovat přímo ve Fusionu, ale PrusaSlicer dává větší možnosti.

Už v CADu je díl rozdělen na pět částí: vlastní kryt, dvě makety válců, dvoje makety výfuků. U vlastního krytu modeluji v CADu i sílu stěny, modeluji to jako skořepinu, válce a výfuky jsou jen objemová tělesa a sílu stěny řeším až v PrusaSlicer.

Je to nakreslené jen podle fotek a maketové to není.

Celé to váží 25.5 gramu. To je vzhledem k velikosti modelu relativně dost, v budoucnosti to možná zkusím odlehčit. Tisk je z PETG, lepeno to je prstolepem.

Modelování - odlehčování lze dobře "nasucho", PrusaSlicer ukáže na gram přesně, kolik bude vytištěný díl vážit. Co ale neukáže, zda bude díl po přílišném ztenčení dobře vypadat. To se musí zkusit!
