Motorový kryt

9. den

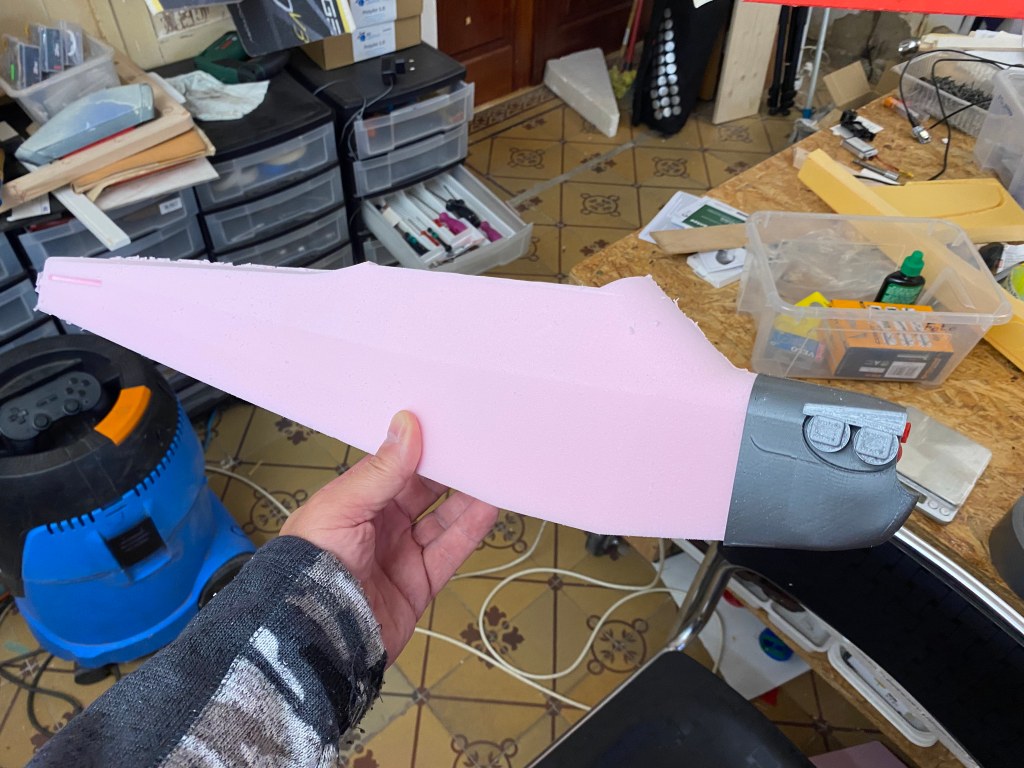

Motorový kryt je vlastně maketa motoru. Předloha má čtyřválcového boxera, nejčastěji to byly motory Continental A-50 a A-65. Maketa je moc silné slovo. 😃

Vymyslel jsem si, že celý kryt i s maketou motoru budu vyrábět technologií 3D tisku. Ve Fusionu nakreslený model připravuji pro tisk v PrusaSlicer. Program pro tiskárnu lze připravit - vygenerovat přímo ve Fusionu, ale PrusaSlicer dává větší možnosti.

Už v CADu je díl rozdělen na pět částí: vlastní kryt, dvě makety válců, dvoje makety výfuků. U vlastního krytu modeluji v CADu i sílu stěny, modeluji to jako skořepinu, válce a výfuky jsou jen objemová tělesa a sílu stěny řeším až v PrusaSlicer.

Je to nakreslené jen podle fotek a maketové to není.

Celé to váží 25.5 gramu. To je vzhledem k velikosti modelu relativně dost, v budoucnosti to možná zkusím odlehčit. Tisk je z PETG, lepeno to je prstolepem.

Modelování - odlehčování lze dobře "nasucho", PrusaSlicer ukáže na gram přesně, kolik bude vytištěný díl vážit. Co ale neukáže, zda bude díl po přílišném ztenčení dobře vypadat. To se musí zkusit!

(zveřejněno na stránce 9. den)
