Orientace na časové ose

Autodesk Fusion - Tipy a triky pro modelování v Autodesk Fusion

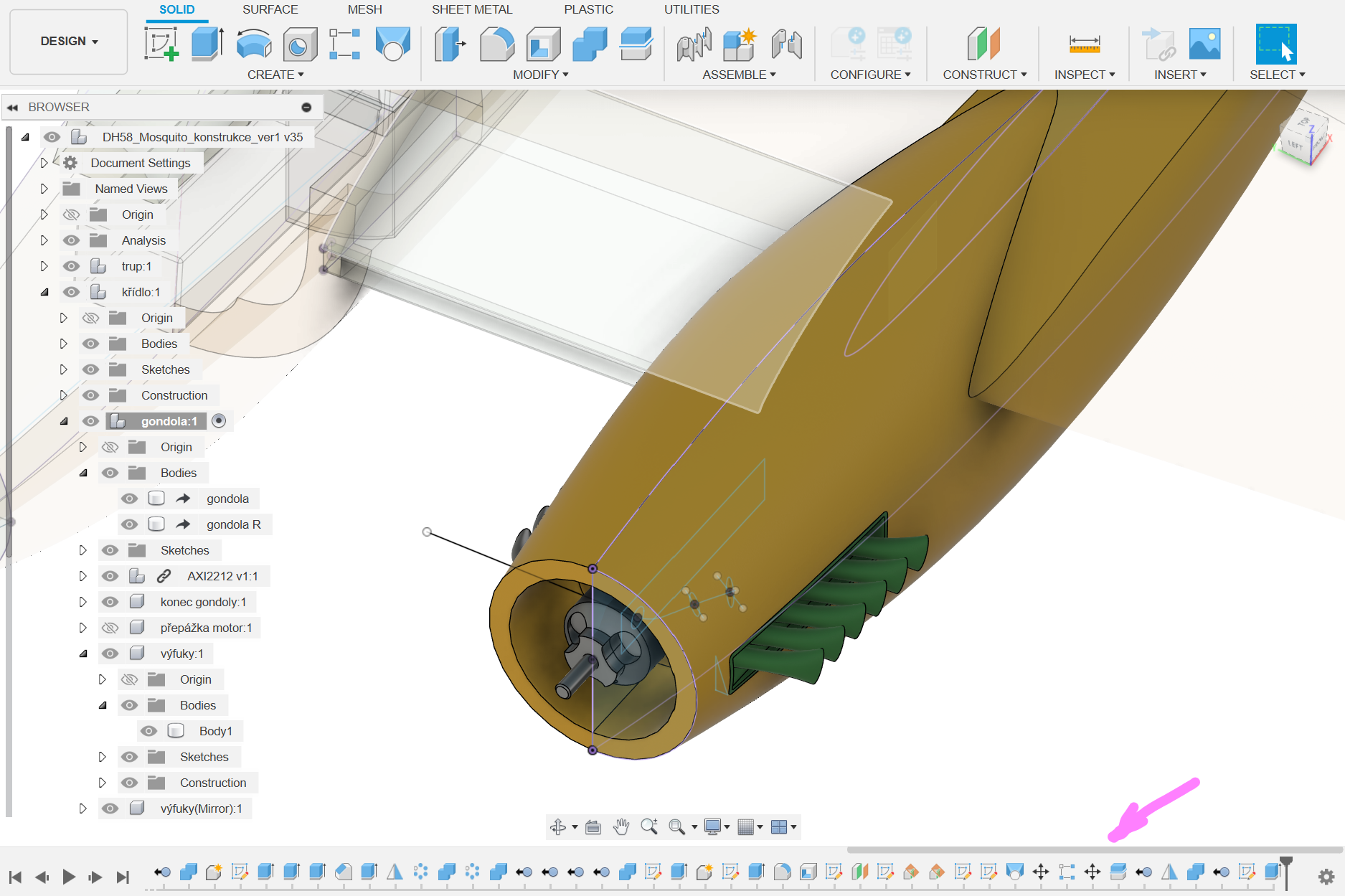

Aby šlo postupně model vyvíjet a aby se v tom vývoji člověk neztratil, je užitečné mít drak letadla a jeho části rozdělené do komponent. Na obrázku je vidět stromová struktura komponent

• trup
  • směrovka
  • výškovka
  • kabina
  • pumovnice
  • nos
  • ocásek
• křídlo
  • gondola
    • elektromotor
    • motorové lože
    • výfuky
    • konec gondoly
  • chladič
  • koncový oblouk

Přepínáním na jednotlivé komponenty (na obrázku je aktuální "gondola") vidím dole časovou osu jen této komponenty a mohu operace po ose přesouvat. Jak se ale zorientovat v tom, co na časové ose patří které komponentě?

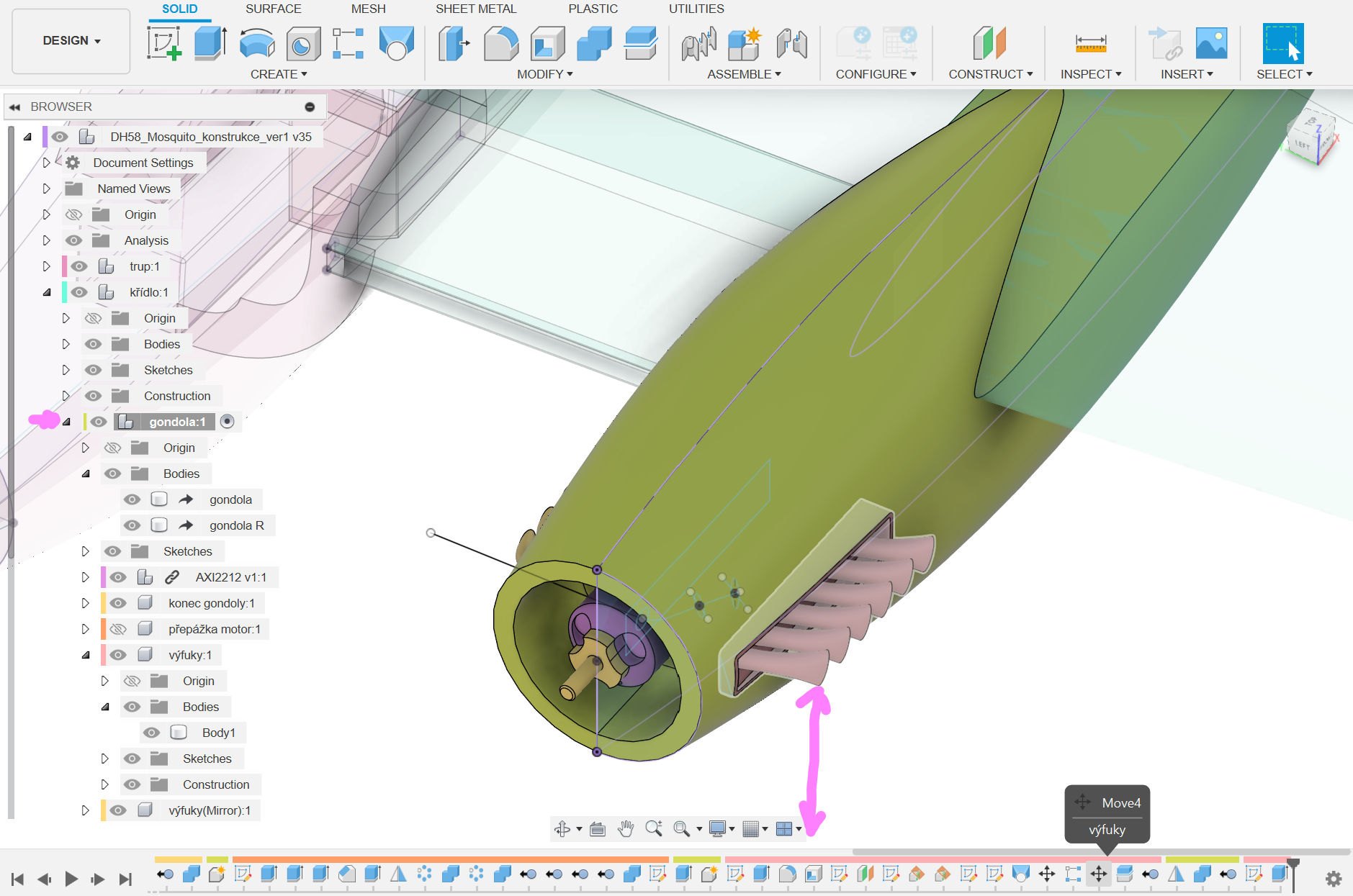

Autodesk Fusion na to má prostředek. V nástrojové liště nahoře stačí zapnout Inspect - Display component Colours - obarvení komponent falešnými barvami. obarví se tak i operace dole na časové ose!
