Reflektory

V zápalu kreslení nového předku Timbera jsem zapomněl na reflektory, které byly původně v čele motorového krytu hned za vrtulí. Led diody plandající na kablíku byly při zkušebním letu zastrčeny dozadu do trupu. kam s nimi?

Přemýšlel jsem, co s nimi, a jediné místom, kam by to šlo, je někde dolů k podvozkovým nohám. Tam je jediné místo, kde mohu vyvést přívodní kablíky beztrestně k povrchu trupu, protože tam je otvor pro vkládání baterek.

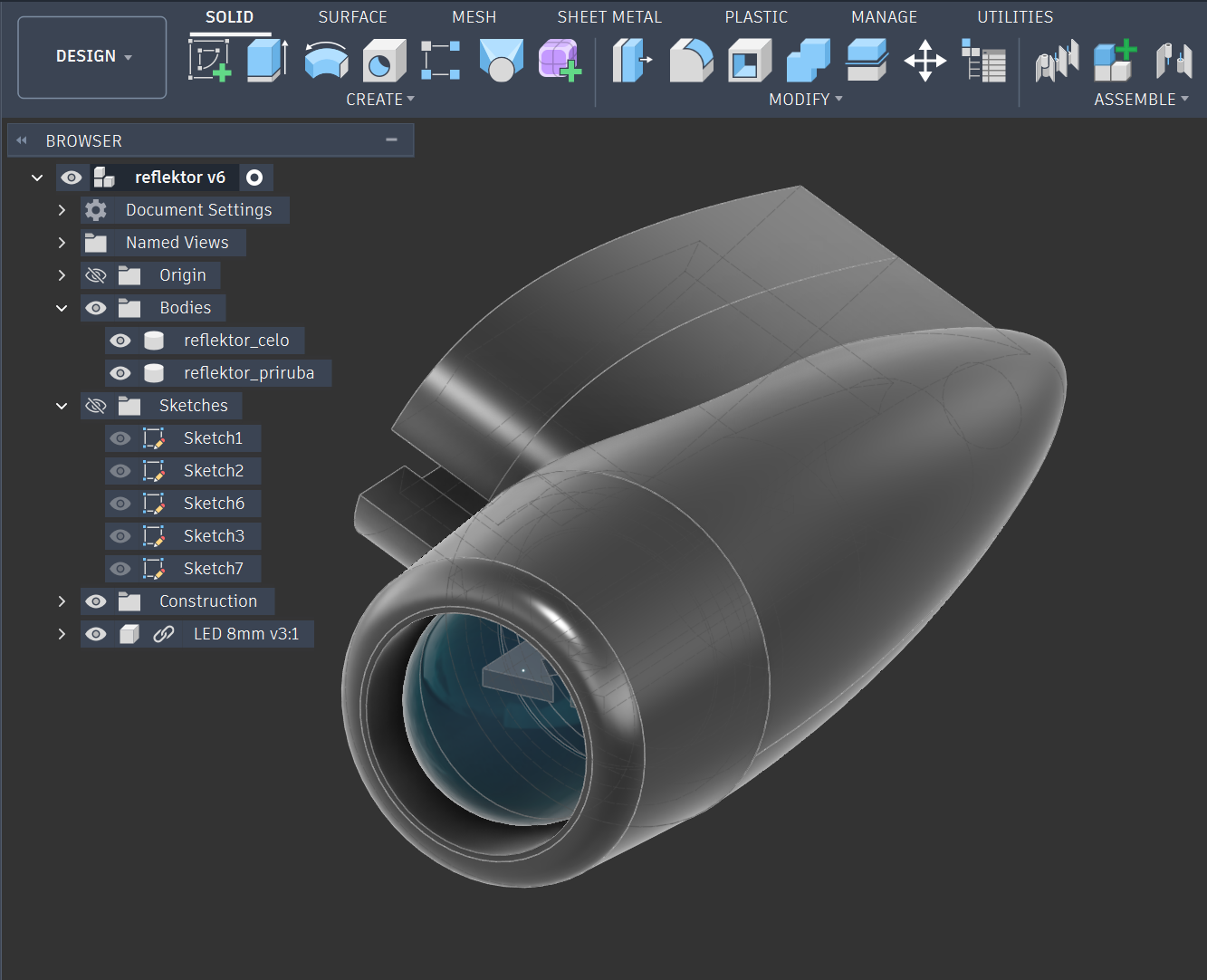

Vzal jsem Fusion a nakreslil model LED diody a k němu vymodeloval dvoudílný reflektor. Tisk z PETG. Modelování a přemýšlení zabralo tak hodinu, tisk jednotky minut. Podstatné je, aby měl člověk zkušenost s tolerancemi, aby šla do držáku zasunout LED a aby šly do sebe zasunout obě části reflektoru. Tisk dělá ty díly o nějakou desetinku větší.

Kablíky jsem malinko zařízl do pěny, reflektory k trupu zalepil hustým prstolepem.
