Držák GoPro

V průběhu svých pokusů s kamerou GoPro10 jsem musel pořešit její držák.

Kamera na předku letadla je dost na ráně, držák by měl splňovat různé požadavky:

• držák by měl kameru trochu chránit při tvrdém přistání
• držák by měl oddělit kameru od vibrací motorů
• mohl by umožňovat natáčení kamery do boku
• měl by mít možnost instalace ND filtrů
• neměl by bránit ovládání kamery
• neměl by produkovat nadměrný aerodynamický odpor

Pro vymodelování držáku jsem použil Autodesk Fusion. A s výhodou jsem využil parametrizaci, kterou program umožňuje:

Když parametr změním, nemusím nic překreslovat, model se v programu změní sám. A v průběhu vývoje jsem to použil.

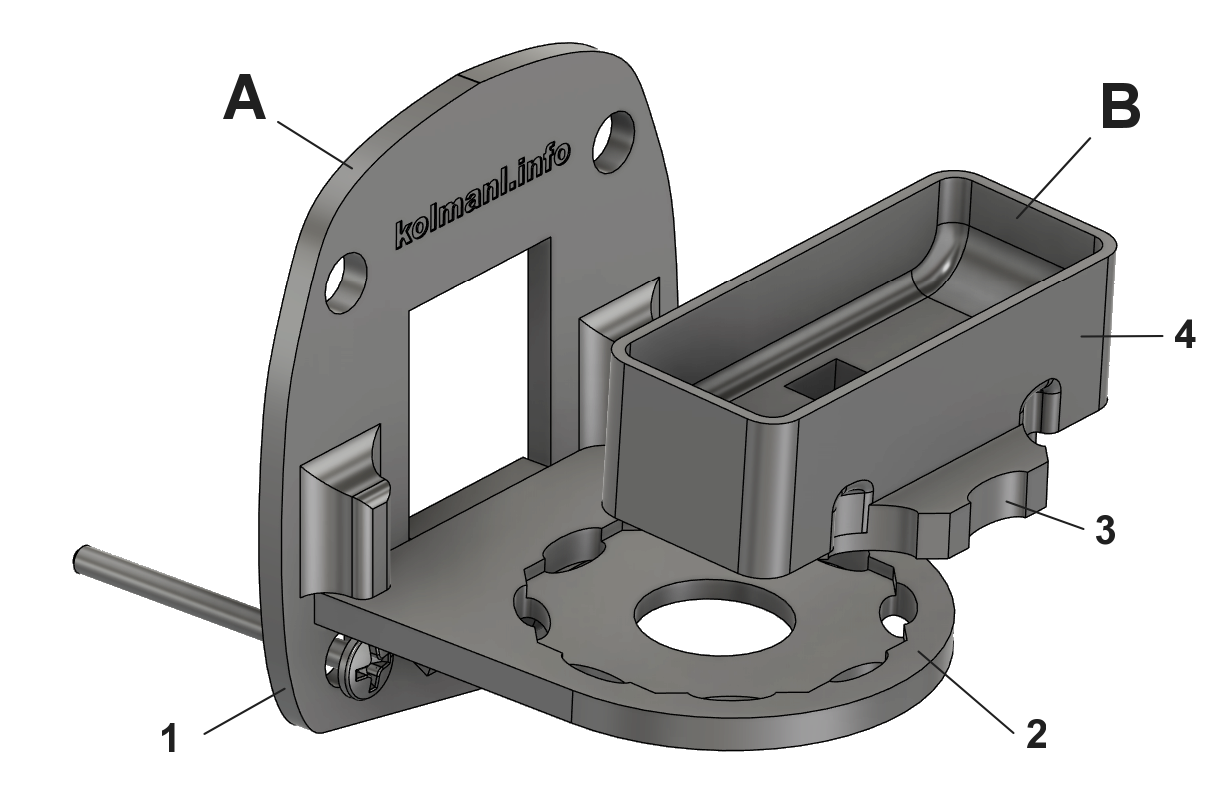

Držák má dvě části. Část A je polyamidovými šrouby s gumovými průchodkami přichycena k trupu letadla. Mezi trupem a držákem je vložka z pěnové hmoty. Část B se dá z držáku vyjmout a znovu nasadit pootočená do strany. V obou částech je hvězdice do sebe zapadajících zámků. Kamera páskem připevněná k části A zajistí i polohu části B.

Z techhnologických a pevnostních důvodů jsou oba díly složené ze dvou dílů tištěných s různou orientací vláken tisku: 1 a 2, 3 a 4. Slepeno to je prstolepem.

(zveřejněno na stránce Kamera GoPro Hero 10 Black)
