Workflow s Fusion 360

Už nějaký měsíc točím kolečko návrh -> konstrukce -> výroba modelů z XPS/EPS a z EPP v ustáleném workflow, kde podstatnou roli hraje použití software Autodesk Fusion.

Postup je spojený s výrobou dílů na CNC řezačce a na CNC frézce, ale princip je platný obecněji.

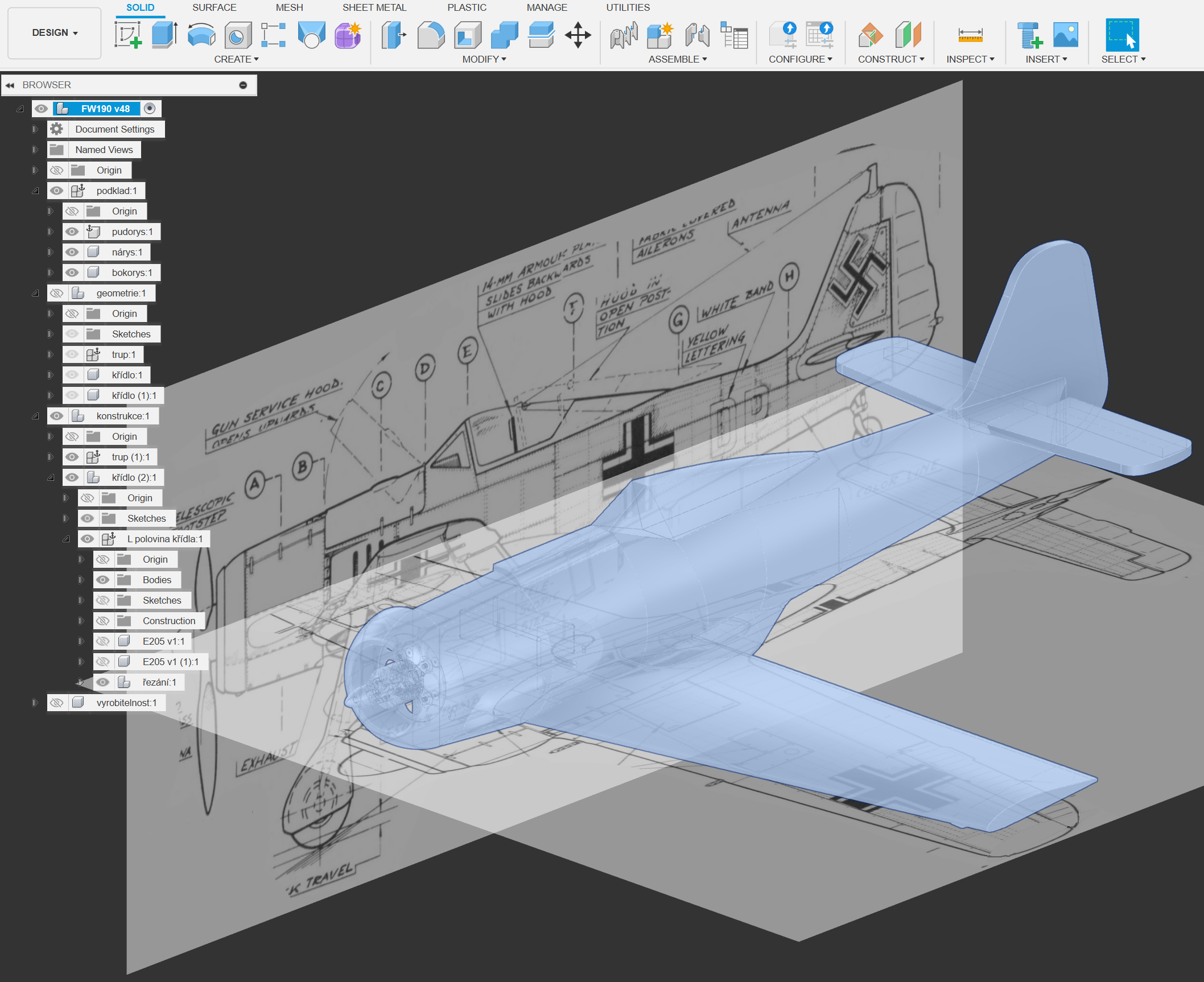

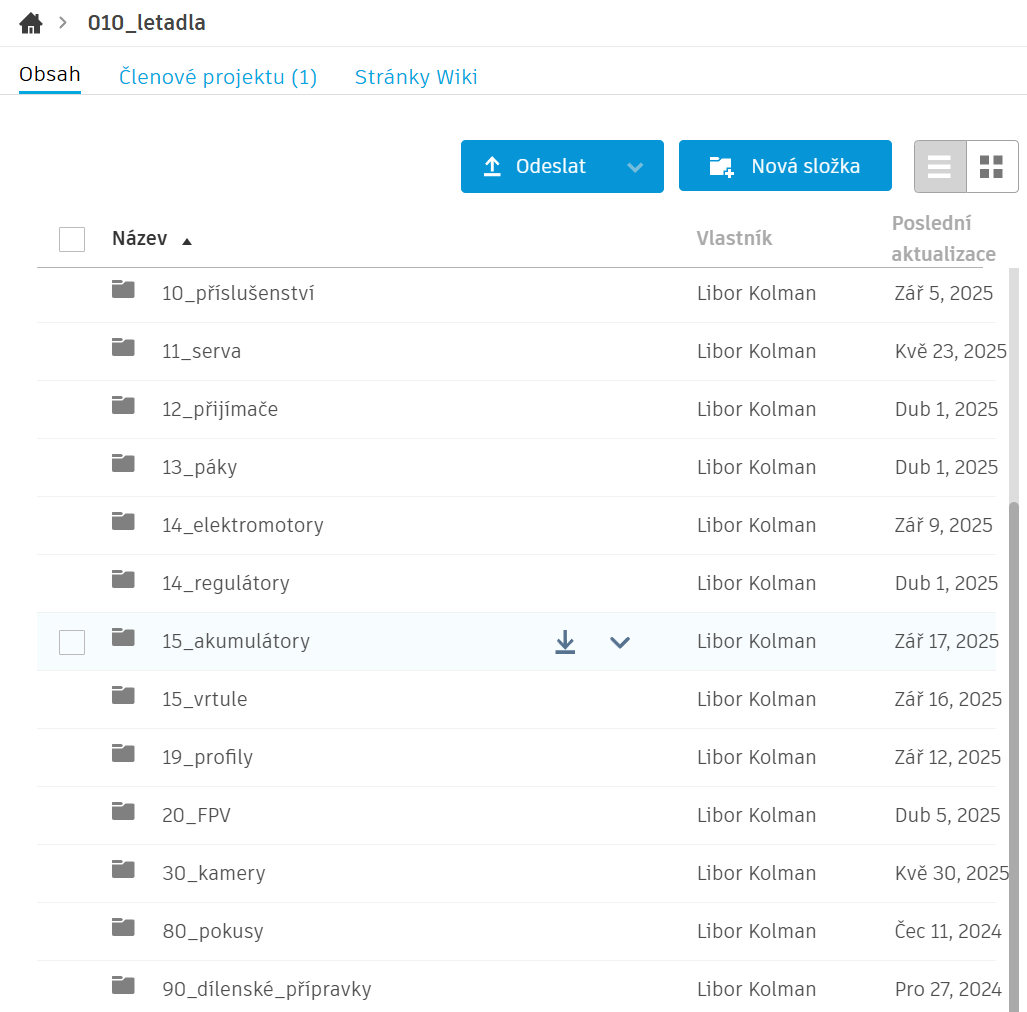

Zde na obrázku výše je typický obsah složky ve Fusionu pro jeden model. Co řádek, to jeden výkres - v řeči Fusionu návrh (viz názvosloví ve Fusionu)

• FW190 je návrh, kde nad třípohledovým nákresem získaným z časopisu, z knihy, z internetu modeluji geometrické tvary letadla a modeluji konstrukci modelu.
• FW190 sestavení je návrh, kam pomocí funkce derive vkládám jednotlivé díly z návrhu FW190. Vidím tak, jak díly vypadají, vidím, jak díly do sebe zapadají. Z tohoto návrhu exportuji díly pro 3D tisk.
• Návrhy začínající číslem 1010 až 2010 jsou návrhy, ve kterých řeším výrobu jednotlivých dílů. Z návrhu FW190 sestavení do nich funkcí derive vkládám jednotlivé díly a v těchno jednotlivých návrzích programuji obrábění vždy jednoho dílu.

Návrh FW190

Návrh je rozdělen do několika komponent. To proto, abych mohl snadno vypínat a zapínat zobrazení zde vytvořených objektů:

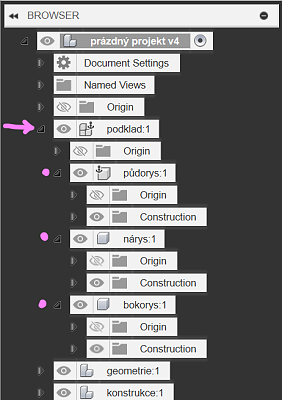

• podklad - Sem vkládám podkladové obrázky

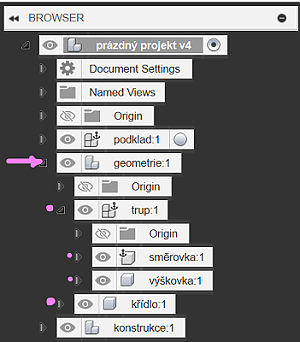

• geometrie - Tady vyšetřuji geometrii letadla - modeluji gemetrii letadla. Nepřemýšlím nad konstrukcí modelu, řeším jen shodu s předlohou. Zde vymodelované tvary porovnávám s fotografiem předlohy. Mám zde možnost pochopit tvarové zákonitosti předlohy. (tohle všechno platí jen v případě, že řeším maketu/polomaketu, model existujícího letadla)

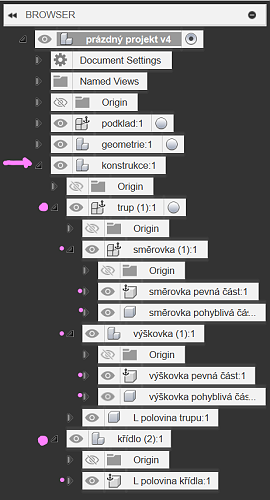

• konstrukce - Tady modeluji konstrukci modelu, přemýšlím na řešením jednotlivých detailů, použitím materiálů a zároveň vyrobitelností dílů. Pro jednotlive vyráběné díly zakládám samostatné komponenty (z více důvodů).
• vyrobitelnost -

Problémem samozřejmě je, že Autodesk poskytuje Fusion zadarmo a to se může v budoucnu změnit. Problémem také je, že je to cloudová služba, která bez internetu funguje omezeně. Takto fungují i jiné programy, závislostí ve světě software je plno a běžní uživatelé je ani nevnímají. Poznají to až ve chvíli, kdy přestane ve světě něco fungovat, nebo se jim rozbije jejich počítač a musí si pořídit jiný. Musím s tím žít ve svém profesionálním životě a dokážu s tím žít i doma. Představa, že mám doma starý počítač se starým operačním systémem a že mi všechno funguje (rozuměj: držím si staré verze, neaktualizuji, abych si něco nerozbil), je neudržitelná.
