3D model předlohy a 3D model modelu

(říjen 2016)

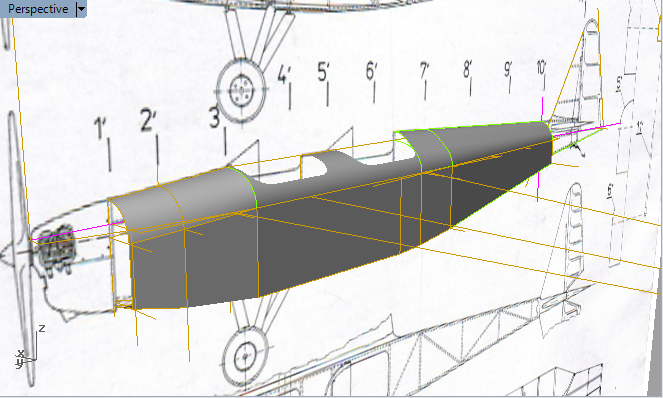

Nakonec zkoumáním výkresu a fotografií předlohy přicházím asi na to, jak mají tyto partie vypadat. U dřevěného letadla hodně pomáhá představa, jak se vlastně staví trup takového letadla. Od toho se odvíjí tvar některých partií.

Celou dobu přemýšlím, zda dělat obě půlky trupu, zda k té levé polovině přidělat symetrickou kopii pravou, nebo i nadále vše kreslit jen jednou. Nikde jsem nenarazil na popis workflow, jakou taktikou se dopracovat od 3D modelu k výkresu jednotlivých částí a případně k výrobní dokumentaci.

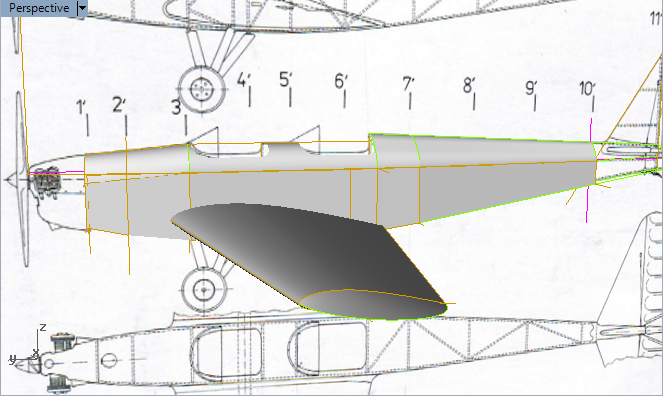

Potřebuji vymodelovat křídlo. Když ho udělám s profilem předlohy, nebudu tento 3D model moci použít při konstruování modelu. Ale není pracné udělat základní model křídla s jiným profilem!

Vymodeloval jsem během několika večerů kompletní 3D model letadla - předlohy a tento model jsem si zmenšil ve zvoleném měřítku. Do tohoto modelu bych měl vytvořit vnitřní konstrukci.
