Výkres DXF

Někdy je třeba připravit výkres DXF s obrysy výrobku. Fusion má pro tvorbu výkresů workspace DRAWING, ale to je komplikované a podle referencí není někdy výkres touto cestou připravený v jiné aplikaci dobře funkční. Existuje jednodušší metoda!

Stačí vytvořit skeč v rovině rovnoběžné se zamýšleným pohledem a do něj promítnout vybrané kontury výrobku příkazem Project (p). Do skeče lze zakreslit i další geometrii.

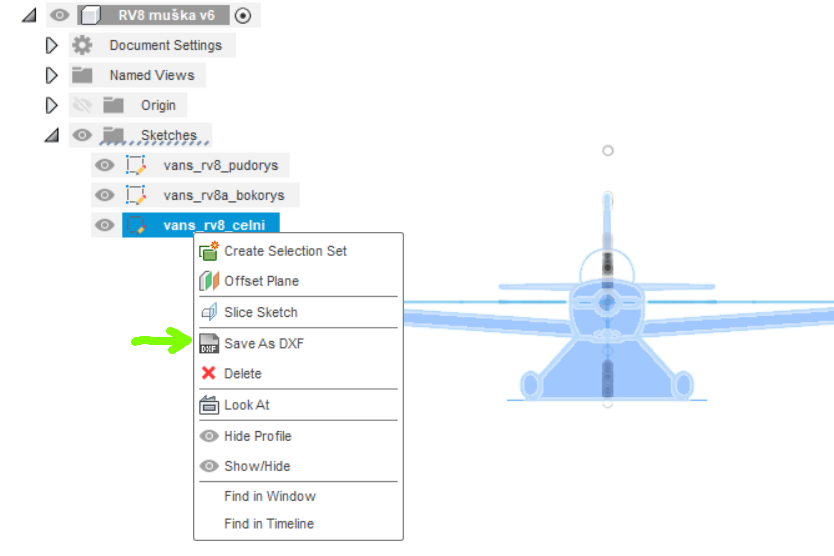

Takto připravený skeč lze vyexportovat do DXF. Slouží k tomu volba v kontextovém menu ve stromě nalevo. Na skeči kliknout pravým tlačítkem myši a zvolit Save As DXF.
