Zářez v trubce

Jak udělat zářez dané šířky v ose trubky?

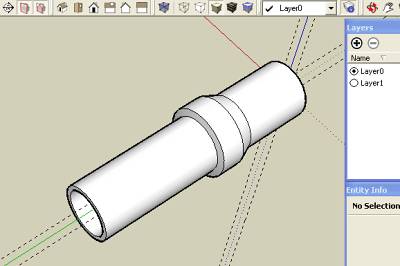

Drážka má být 3 mm široká. Nakreslil jsem si dvě pomocné přímky rovnoběžné s osou trubky, každou ve vzdálenosti 1.5 mm.

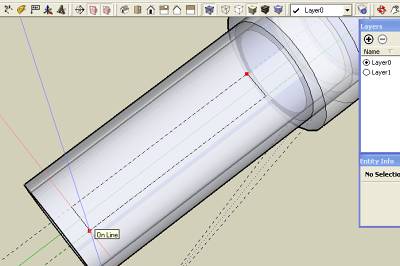

Nástrojem Rectangle jsem nakreslil obdélník přichycený k pomocným přímkám

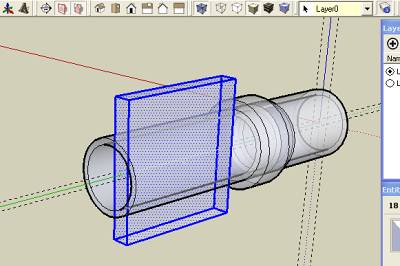

Nástrojem Push/Pull jsem vytáhl z obdélníku kvádr až mimo objem trubky. Na obě strany.

Nástrojem Select jsem vybral tento kvádr a v kontextovém menu jsem zvolil Intersect - Intersect with Model. Vznikly tak čáry průniku obou těles. Vymazal jsem kvádr. Zbyla díra.
