Jak dostat do výkresu profil křídla
26.7.2008
|
Kde vzít a jak dostat do výkresu přesný tvar profilu křídla?
Souřadnice profilů křídel jsou na internetu běžně dostupné. Viz Databáze profilů. Program umí importovat výkresy ve formátu DWG a tak lze zkusit zkratku. Ve vyhledávači Google zadám název profilu a typ souboru: S9027 dwg. Ve výsledcích hledání si vyberu například stránku profesora Seliga: Index of /m-selig/ads/coord_dwgFmt/airfoils_dwg_format. Soubor S9027.dwg uložím na disk. |
|

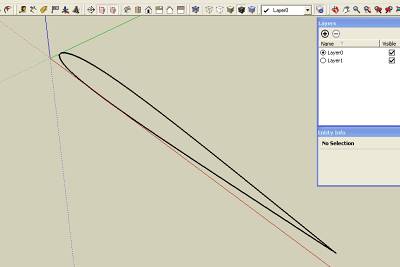

| V menu jsem si zvolil File - Import, nastavil typ souboru ACAD files (*.dwg, *.dxf) a vybral na disk stažený a uložený soubor dwg. Tvar profilu se vloží do výkresu. Aktivní nástroj Move mi umožnil otočit profil do správné polohy. |
|

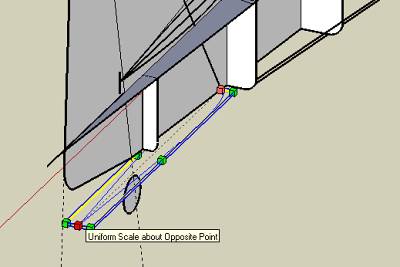

| Nástrojem Move jsem přenesl profil na místo, kam jsem potřeboval. Náběžkou na zvolené místo. Nástrojem Scale jsem profil natáhl na požadovanou délku. Stačí chytit myší bod u odtokovky, stisknout a držet Shift a natahovat. Profil se bude v proporcích zvětšovat, aniž by byl porušen jeho tvar. |
|

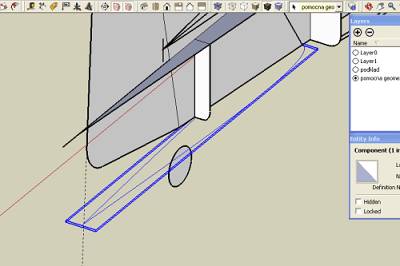

| Natáhl jsem ho až k pomocné přímce vymezující odtokovku směrovky. |
|
(zveřejněno na stránce Příklady)
