Uchycení motoru

4. den

Mám namodelovanou půlku trupu, která bude vyrobena z pěny jako jeden kus na CNC. Teď pokračuji modelováním dílů, které budou do trupu zalepeny. Když díl vymodeluji, tak udělám průnik s tou polovinou trupu a tím mi v trupu vznikne dutina pro ten díl.

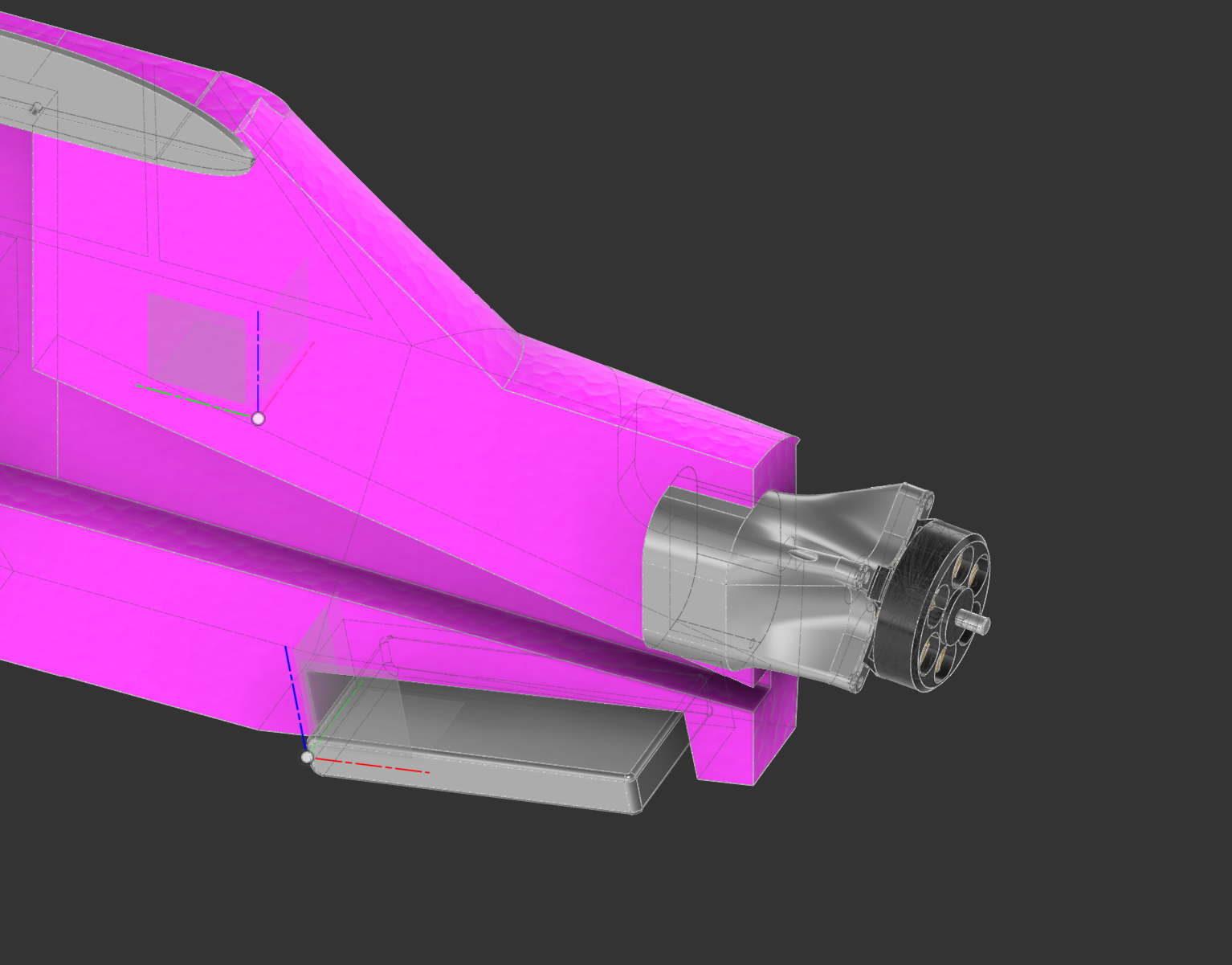

Motorové lože mám vymyšlené tak, že to bude tištěný díl a bude přizpůsobený konkrétnímu motoru. Já jsem so koupený motor Volta vymodeloval v jiném návrhu (mám v projektu "letadla" vytvořenou složku "motory") a vymodelovaný motor vložím do tohoto návrhu do polohy, jak ho potřebuji mít a to včetně vyosení dolů a doprava. Na jedné straně je část, kterou ten díl zalepím do předku trupu, na druhé straně je upevňovací kříž motoru. Tyhle průřezy propojuji loftem, vznikne tak tvar, který bude tuhý i když to vytisknu jako tenkou skořepinu. Záměr je takový, že když s tím modelem říznu do tvrdého, měl by povolit tenhle držák a ne motor. Dělám něco takového poprvé, tisknout to budu z PETG. Při modelování myslím i na šrouby, vytisknou se i díry a motor bude přichycen samořeznými šroubky.

Protože budu tvar exportovat jako soubor 3MF a importovat do PrusaSlicer, pojmenovávám body jednoznačně "j3c11_motorove_loze" abych měl v souborech pořádek.
