Popis  stďż˝lďż˝ odkaz / permalink

2.8.2008

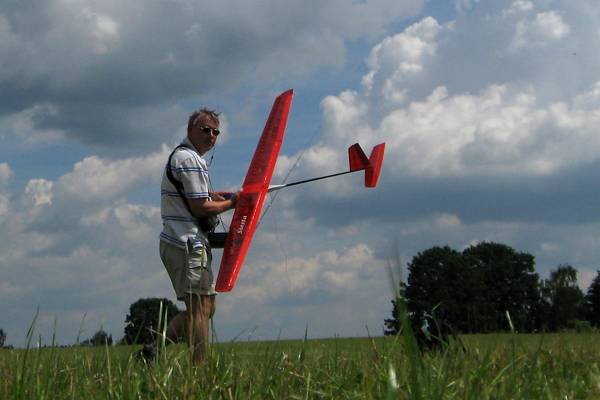

Model má rozpětí 1860 mm, délku 1125 mm, motor umístěný ve špici trupu. image
Topmodel CZ
test RC modely

Křídlo stďż˝lďż˝ odkaz / permalink

2.8.2008

Křídlo je dělené. Nosník křídla tvoří uhlíková trubka. Na ní jsou navlečena balzová žebra a položebra.


Poloviny křídla jsou spojeny uhlíkovou kulatinou zasouvanou do trubky nosníku a laminátovým kolíčkem u odtokovky. K trupu je křídlo uchyceno dvěma uhlíkovými kolíky vepředu a dvěma polyamidovými šrouby vzadu.

„Uši“ křídla mají mírné vzepětí.

Torzní skříň je tvořena mohutnou balzovou lištou tvořící náběžnou hranu, uhlíkovou trubkou a potahem z nažehlovací fólie Oracover.

Po celé odtokové hraně je celobalzová klapka. Klapka je dělená. Vnitřní část funguje jako vztlaková klapka, vnější jako křidélko. Klapka je zavěšena na lepící pásce.

Křídlo vypadá subtilně, ale je v krutu přiměřeně tuhé.

Ocasní plochy stďż˝lďż˝ odkaz / permalink

2.8.2008

Ocasní plochy tvoří jednodílná výškovka s klapkou a směrovka s klapkou - obojí podobné konstrukce jako křídlo.



Výškovka i směrovka jsou od trupu neodnímatelné.
