5.4.2016

Doma podrobuji stavebnici Ventuse podrobnému zkoumání.

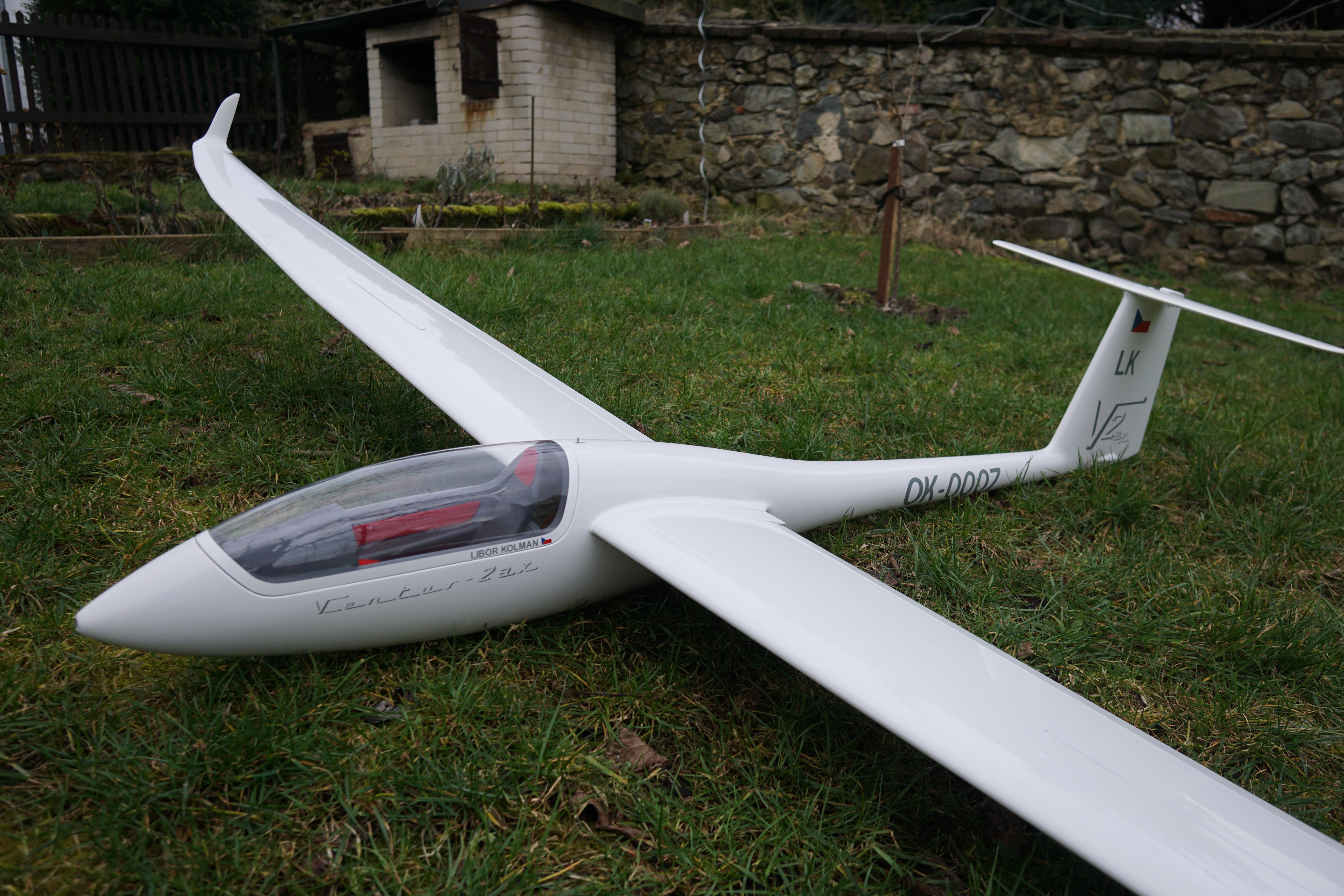

On tedy pojem stavebnice v tomto případě je trochu nepřípadný. Model je prakticky hotový a nezbývá než namontovat rádio! image

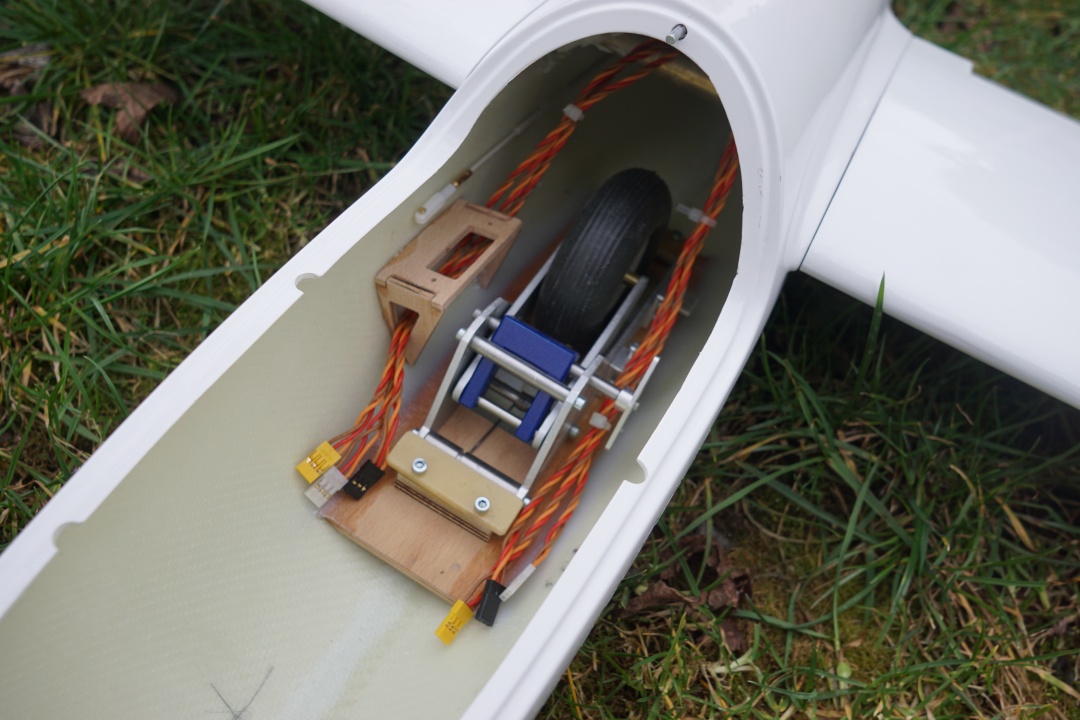

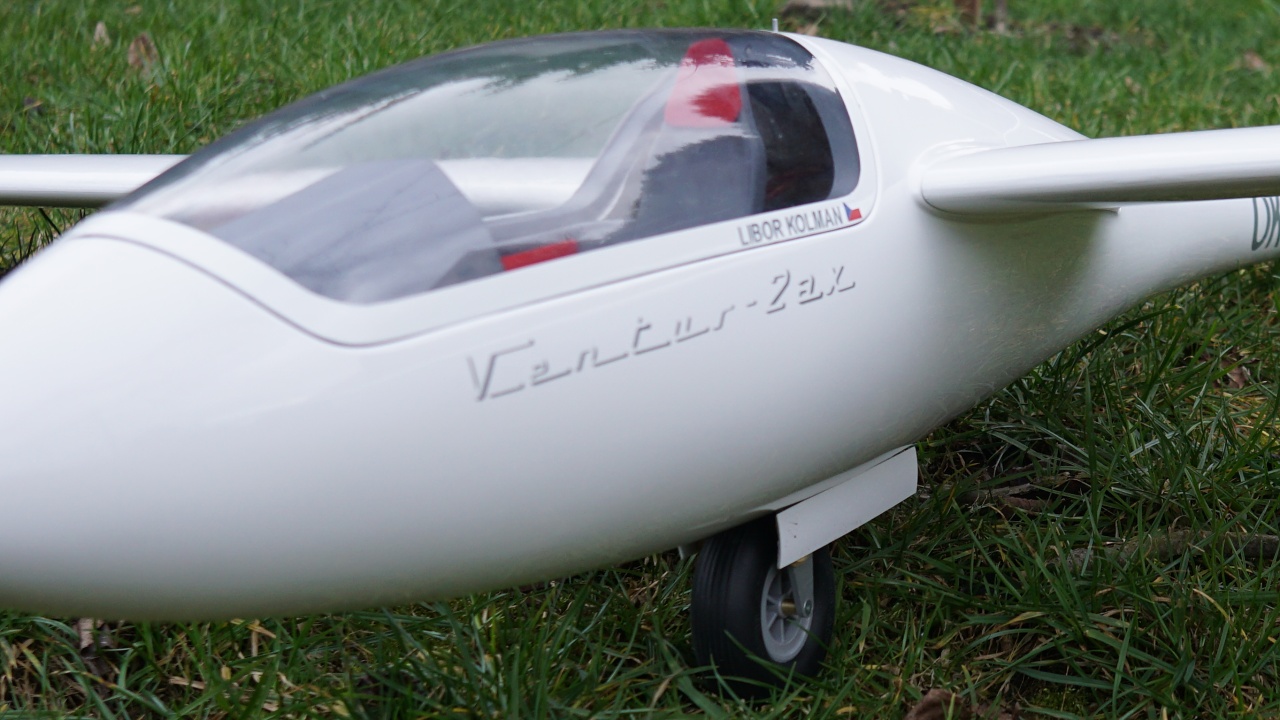

Ke zkušebnímu sestavení modelu lze přistoupit okamžitě po vybalení. V trupu už je nalepena trubka pro spojku křídla, v kořenovém žebru jsou osazeny konektory připojení serv i pojistky pro zajištění polovin křídel, výškovku stačí jen přišroubovat, směrovka je nasazena. V trupu je nainstalovan zatahovací podvozek s rozchozeným mechanizmem dvířek podvozku, natahané kabely, bowden ke směrovce. Na majiteli modelu je jen instalace serv.

(obrázky si můžete kliknutím zvětšit)

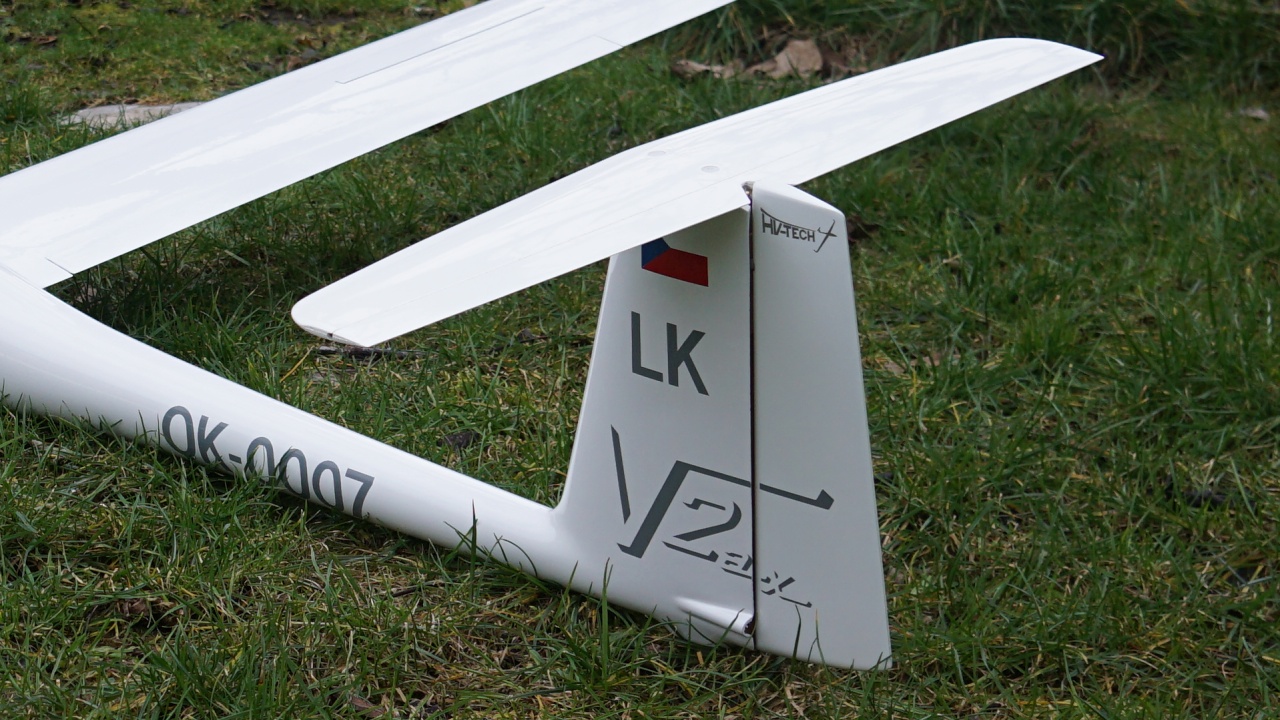

Všechno sedí, lícuje. Křídlo je zavěšeno na ocelové kulatině a pomocném drátu. Ve stavebnici je k ocelové kulatině i alternativa z duralové trubky vyplněné uhlíkem, výrazně lehčí. Poloviny křídla jsou proti vysunutí zajištěny "scvaky". Výškovka je upevněna dvěma polyamidovými šrouby.

V pytlících s příslušenstvím je opravdu vše potřebné, co nenajdete zalepené v modelu, je připravené v pytlíku. Včetně prodlužovacího kabelu serva výškovky nebo závěsu pro vlekání. V pytlíku je i přepážka pro montáž elektromotoru pro ty, co by se rozhodli pro elektrifikaci modelu!

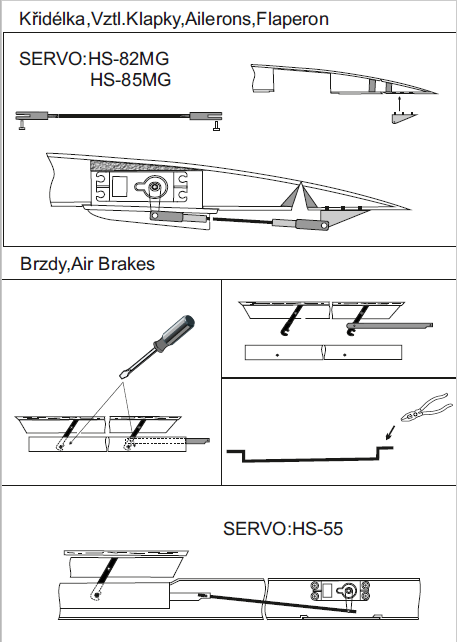

Návod je jen obrázkový.


Jediné, co ve stavebnici není, jsou držáky serva zatahování podvozku a serva vypínání vlečného háčku.

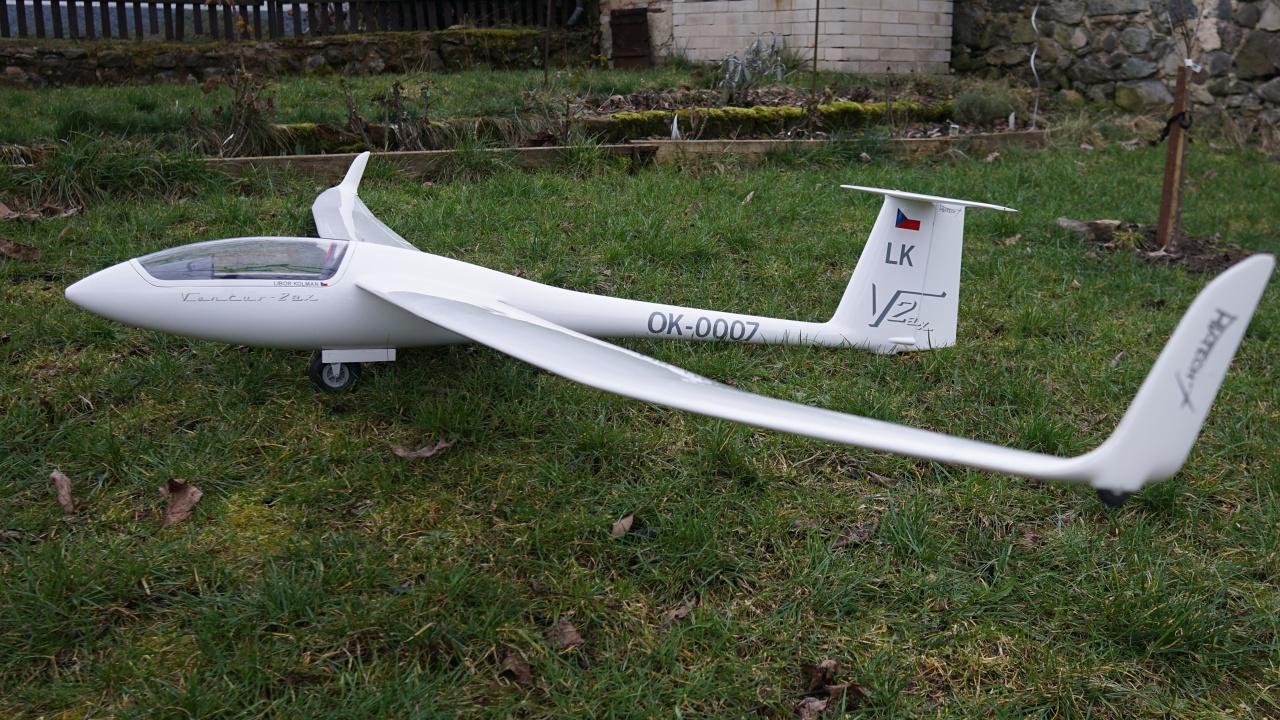

U Ventuse - předlohy se mi líbí tvar křídla. Polovina křídla je taková zahnutá "šavle". Je to detail, ale pro cvičené oko důležitý, dělá charakter toho letadla. A model to má taky tak!


Je to věc, kterou člověk vnímá při létání podvědomě, ale vnímá. Na fotkách je taková věc dobře patrná.

Podvozek stďż˝lďż˝ odkaz / permalink

25.7.2016

Změřit, zvážit stďż˝lďż˝ odkaz / permalink

7.4.2016

Díly Ventuse jsem ze zvědavosti zvážil:

rozpětí - 3650mm
délka - 1550mm

trup bez překrytu se zatahovacím podvozkem, směrovkou, pouzdrem spojky a kabeláží křídel - 1162g
překryt kabiny s vybavením kabiny - 188g
spojka křídla (ocelová tyč) - 364g
spojka křídla (uhlíková tyč) - 108g
polovina křídla s vingletem levá - 862g
polovina křídla s vingletem pravá - 860g
výškovka - 92g

akumulátor Li-Fe 2000mAh - 124g
akumulátor Li-Fe 3200mAh - 196g
