UCCNC

Dva roky jsem používal k řízení routeru Stepcraft program WinPC-NC USB. Teď (9/2020) jsem se rozhodl k přestavbě stroje a tak, když jsem byl v objednávání, tak jsem přihodil do objednávky i jiný ovládací software, nad kterým jsem už dlouho přemýšlel - UCCNC.

Už jsem si program vyzkoušel na demo verzi - rozhraní programu je dobře vymyšlené, není nutné z jednoho okna vyskakovat a otvírat jiné, vše je dostupné z jedné obrazovky. Úplně si to říká o dotykovou obrazovku! Však také někteří program úspěšně provozují na tabletech s dotykovým displejem s Intel Atom x5 Z8350 a systémem Windows.

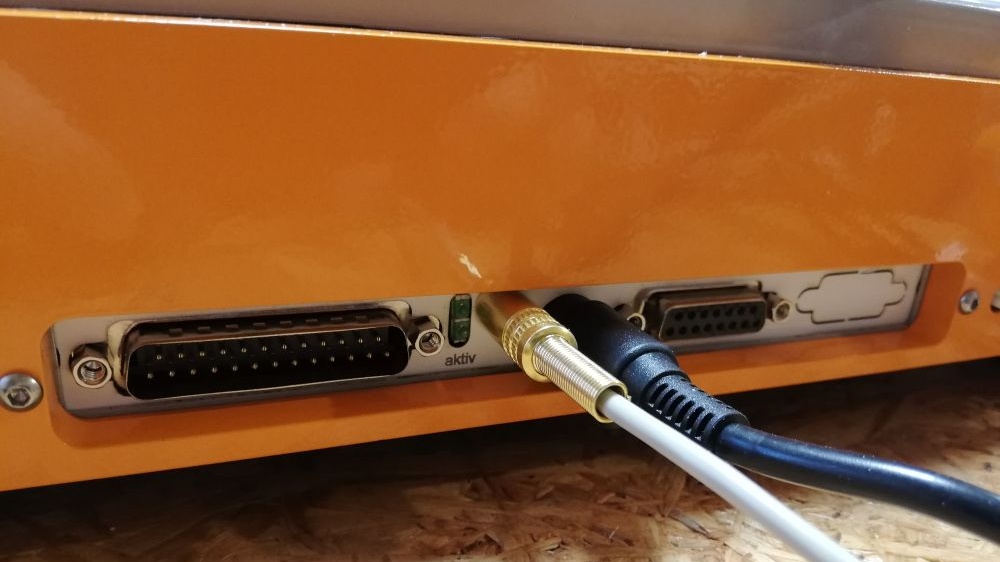

Program komunikuje s routerem přes paralelní rozhraní, před těmi několika lety, když jsem se rozhodoval, který program ke stroji koupit, byl pohled na konektor paralelního rozhraní důvodem, proč jsem pořídil jiný program. Představa, že budu muset řešit u svého počítače paralelní konektor, mě odradila.

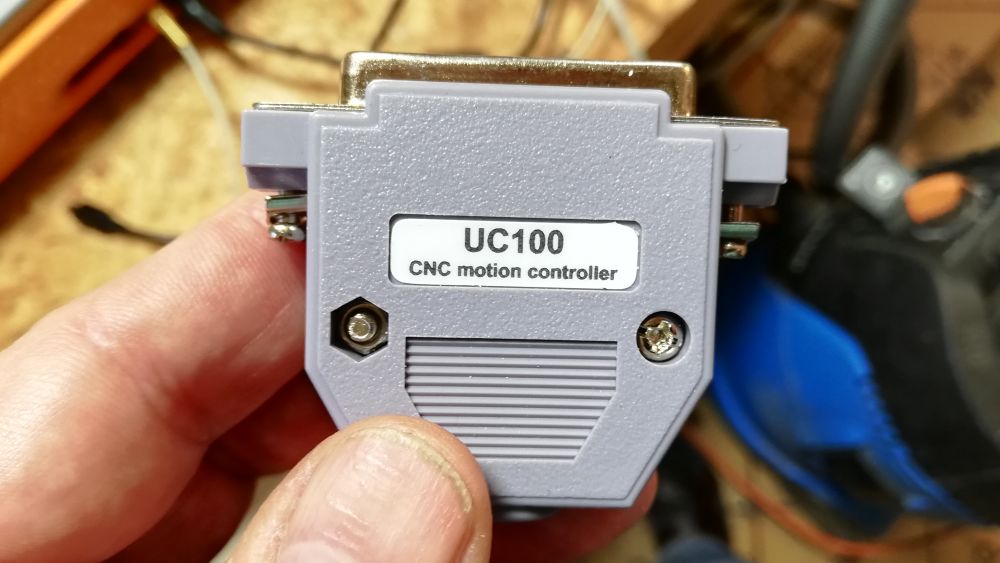

Je to však jinak. Součástí dodávky je interface UC100:

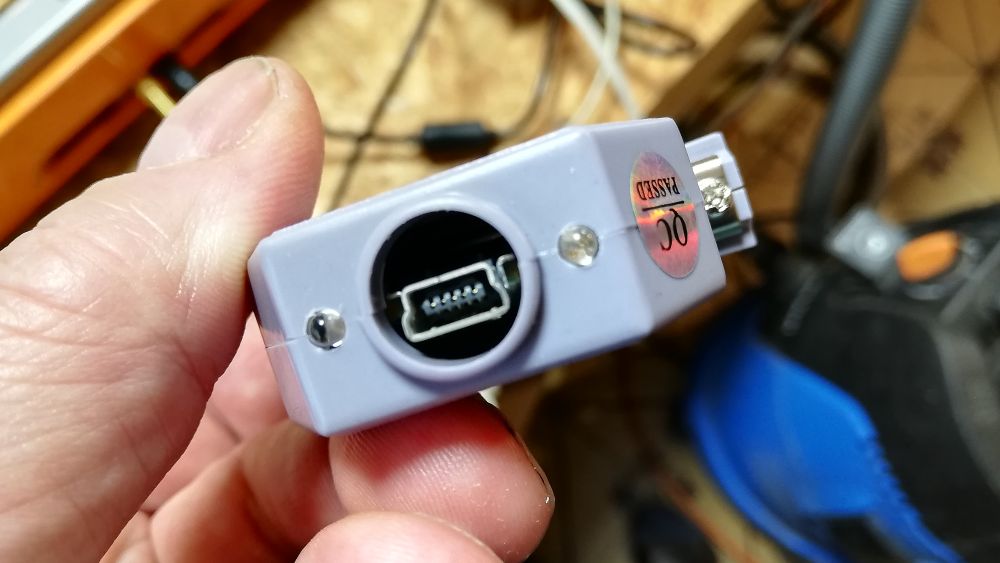

Ten má na vstupu USB konektor a pro řízení stroje programem UCCNC tak stačí, aby byl počítač vybaven USB rozhraním.

Instalace neproběhla úplně hladce. Měl jsem od prodejce během vyřizování mé objednávky dostat licenci mailem, ale nic nepřišlo. Musel jsem napsat na podporu, ta si vyžádala sériové číslo mého rozhraní UC100 a licenci obratem vygenerovala a poslala mailem. A toto je i postup, když o soubor s licencí z nějakého důvodu přijdete.

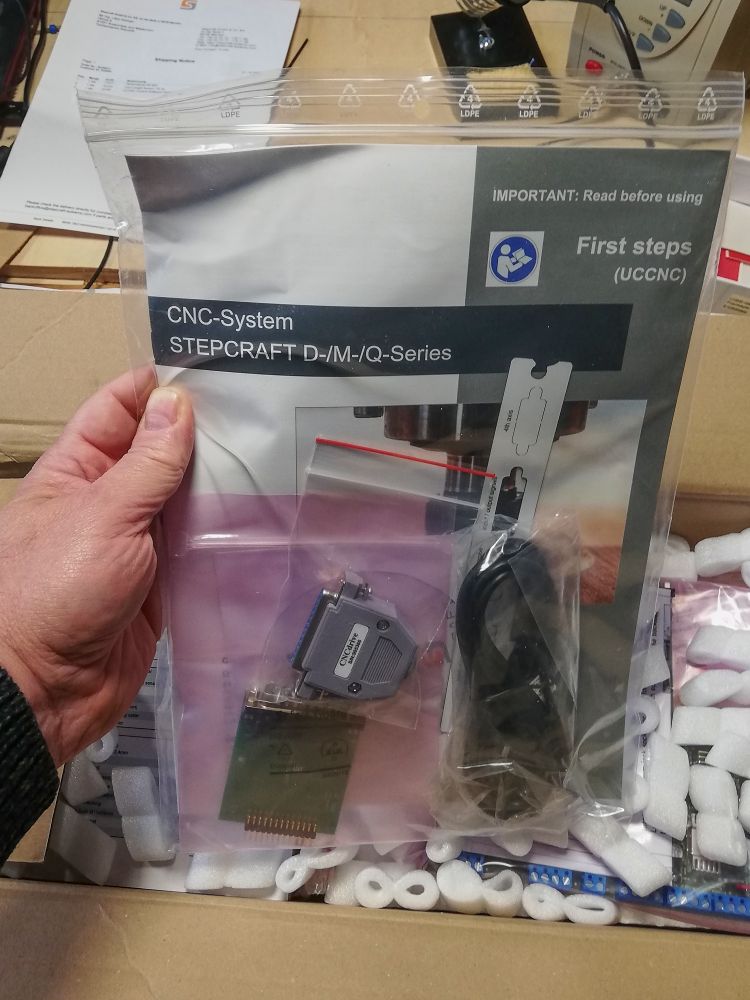

Součástí dodávky je i "prodlužovací" deska. Je třeba router zespoda otevřít, vytáhnout desku USB rozhraní programu WinPC-NC a vložit desku dodanou s programem UCCNC. K programu je i konfigurační soubor, kterým se nastaví program tak, aby s routerem Stepcraft bez problémů komunikoval. Není třeba bádat nad počty kroků na otáčku, posuvem na otáčku, smysly pohybu atp. Program na první dobrou ovládal router tak jak měl.

Postprocesor

[21.10.2020]

Hned první pokus o řezání dopadl špatně a udělal jsem si druhou dírku do stolu routeru.

Okamžitě mi došlo, kde je chyba. Program .nc, který jsem do stroje pustil, byl generovaný programem Fusion 360 s postprocesorem pro WinPC-NC. Chvilku jsem koukal do g-kódu v programu a potom na nastavení postprocesoru ve Fusion 360. Invertovaná osa Z!

Je samozřejmě třeba mít ve Autodesk Fusion nastavený správný postprocesor! Nejen pro správný stroj, ale i pro konkrétní ovládací program.

Postprocesor najdete zde: cam.autodesk.com/hsmposts - STEPCRAFT UCCNC

Otáčení

V programu WinPC-NC USB šlo obrobek v souřadném systému snadno otočit o 90 stupňů, tak jak je potřeba kvůli orientaci let obráběného dřeva nebo umístění řezu do plochy upnutého přířezu. U UCCNC to snadno nejde.

Musí se využít znalost G-code. Pootočení docílíte příkazem G68: G68X0Y0R90 - otočí souřadný systém obrobku o 90 stupňů.

Příkaz se zapíše do pole MDI.

Upgrade UCCNC

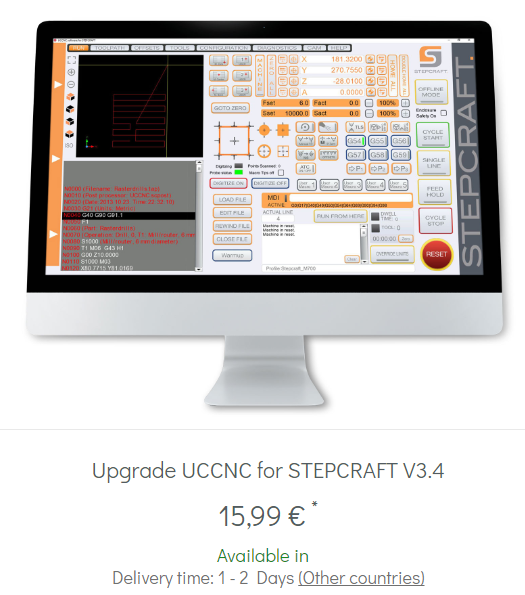

Stepcraft nabízí upgrade programu UCCNC.

Já, když jsem program kupoval, tak jsem dostal verzi 1.2. Už podle obrazovky se verze dost liší,

• Možnost předdefinovat si tři pozice nad stolem, kam si lze zaparkovat vřeteno.
• Ovládání pohybu vřetene absolutně nebo relativně zadáváním souřadnic na displeji.
• Zjemněné houmování stroje. Najede home pozici rychle a potom houmování zopakuje s jemným krokem. Tím se zpřesňuje najetí nulové polohy stroje.
• Podpora 3D sondy, detekce hran polotovaru, detekce středu díry atp.
• Funkce pro nastavení nuly rotační 4. osy.
• Rozšíření funkcí pro automaticjý měnič nástrojů.
• Oměření obrysu obrobku, 2D gravírování lze tak dělat na válcové ploše.
• Zahřívání stroje - opakované přejíždění sem tam ve všech osách.
