Zahajuji stavbu

Koupil jsem balík desek XPS 7 mm (Climapor Energiespar-Dämmplatte XPS 7 mm). Stavbu zahajuji stažením dokumentace ( rcgroups.com - strana 6). Je třeba vytisknout rozkres dílů (part templates) ve skutečné velikosti, bude sloužit jako šablony pro vyřezání dílů z XPS.

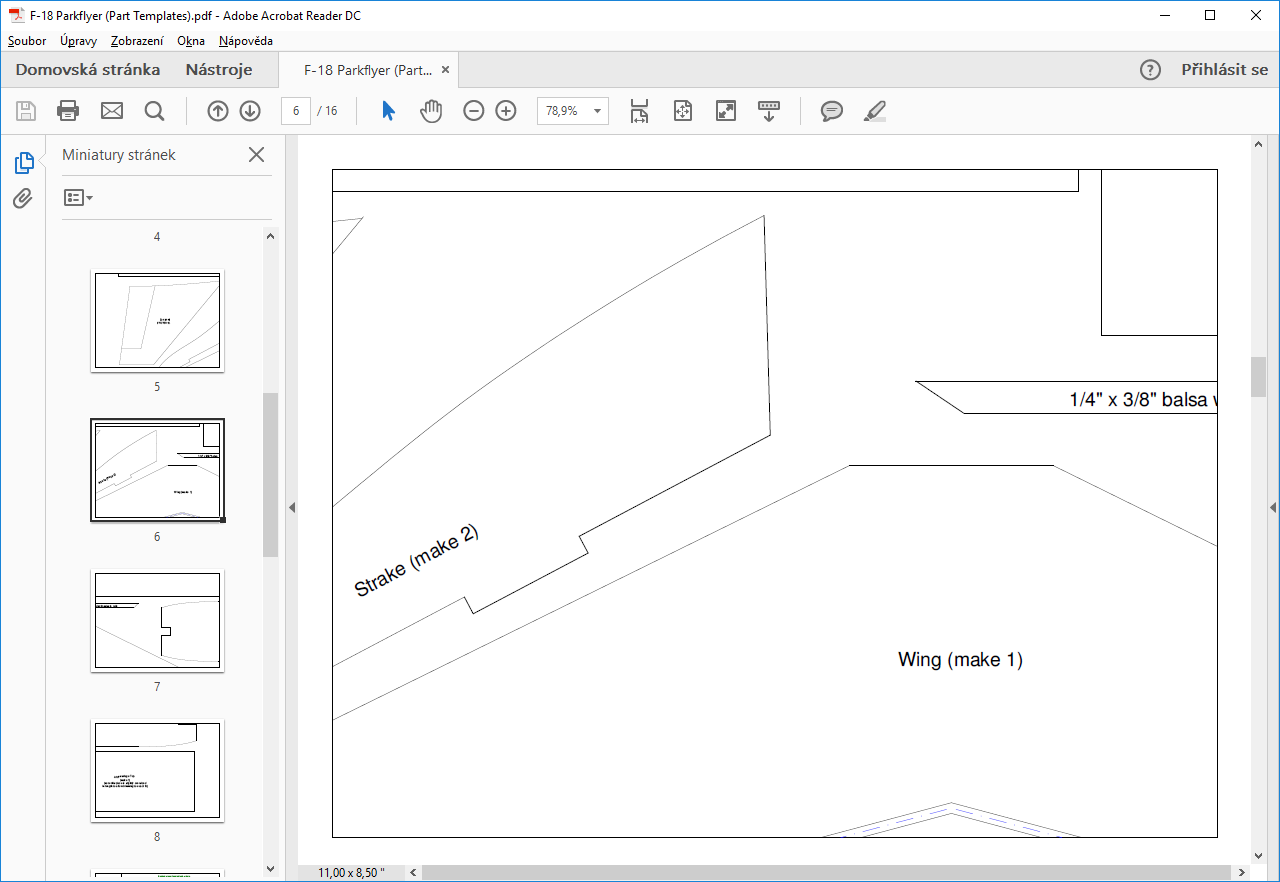

Výkres je ale ve formě PDF se 16 stránkami 11 x 8.5", tedy ve formátu Letter. A to na mé tiskárně nevytisknu.

Gůglil jsem něco jako "pdf fit multiple page to one". Našel jsem nápovědy na serverech Adobe, ale všechny vedly na použití programů od Adobe, které nemám. Slepá ulička.

Dalším směrem byl tisk do souboru, kdy bych vytiskl stránky na větší formát jako plakát. Dojel jsem na to, že mi „tiskárny do souboru“ dovolili největší formát jen A3. Slepá ulička.

Tak jsem se zaměřil na převod pdf dokumentu do nějakého vektorového formátu, se kterým budu moci efektivně pracovat. Celkem rychle jsem dospěl k volbě programu Any PDF to DWG Converter: instaluj.cz - Any PDF to DWG Converter

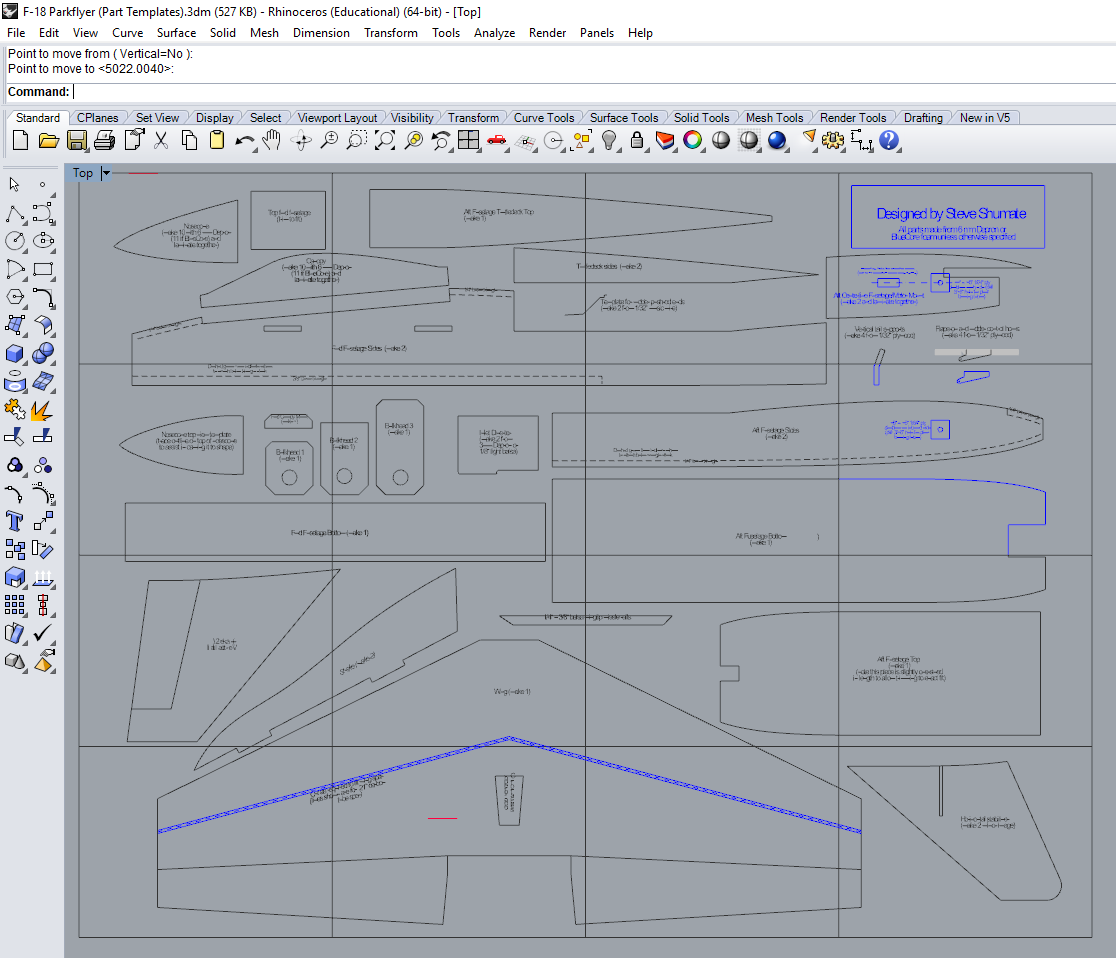

To funguje! Složit ty stránky ve vektorovém formátu je už záležitost jednotek minut, sesadí se to rámečky obrázků k sobě. Já to udělal ve Rhino, Import, move, myší chytit a šoupnout v mozaice na místo.

Jarda na to šel jinak a asi jednodušeji: "No takže si to udělal v podstatě stejně jak jsem to myslel já. Corel Draw také pracuje s vektory. Corel si to převede do křivek sám, otevřeš Corel Draw dáš import a vybereš pdf jaké chceš a on si to sám natáhne."

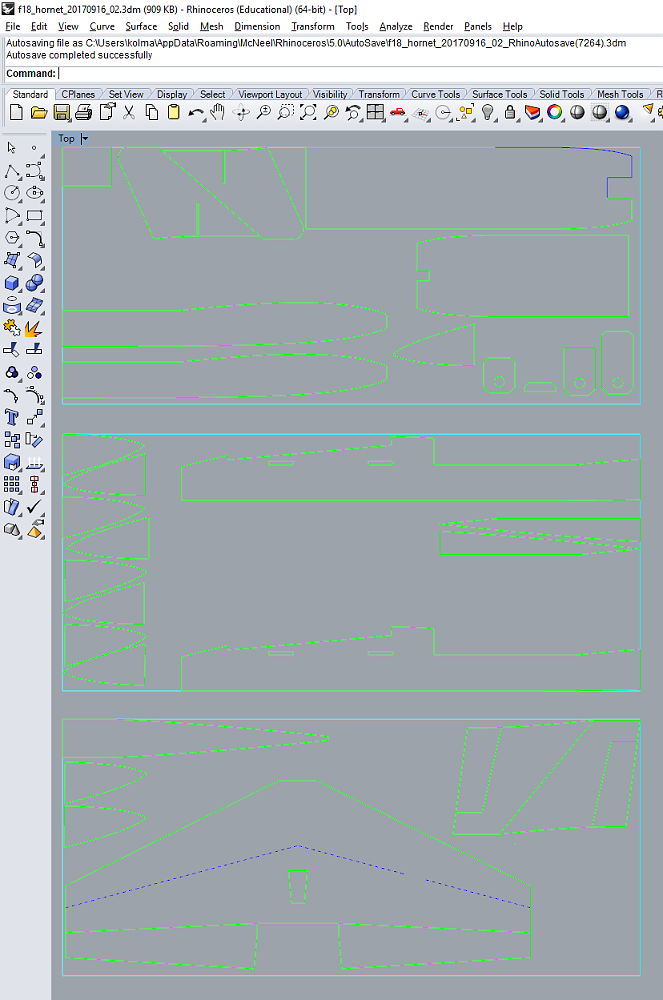

Tak jsem se dopracoval k výkresu, se kterým už jsem mohl manipulovat jak jsem chtěl. Nakreslil jsem si obdélník rozměru desky, kterou jsem měl k dispozici a do něj díly umístil.

Šablony jsem vytiskl na tiskárně A3, vystřihl, nalepil kancelářským lepidlem na desku XPS a začal řezat. Chce to opravdu ostrý nůž! Shodou okolností jsem v tu samou dobu pokročil v jednaní s kamarádem, zda by bylo možné něco modelářského vyříznout na CNC stroji. Tak jsem nůž odhodil po vyříznutí prvních třech dílů a rozhodl se zkusit to více průmyslově, něco se naučit, vyzkoušet! Karel už tou dobou nožem krájí svůj Depron!
