Základní prvek

Konstrukce modelu lodi, dimenzování dílů, propojení dílů, to vše závisí od toho, z jakého materiálu díly budou vyrobeny, z jakého materiálu bude vyroben model.

Rozhodl jsem zkusit to s lehčeným PVC. To je materiál, se kterým pracují reklamky, modeláři z něj dělají domečky i lodičky. Sehnal jsem si tedy z reklamky odřezek materiálu, abych ho zkusil zpracovat.

Než začnu konstrukci lodi kreslit, chci si vyzkoušet, zda materiál budu schopen opracovat na CNCčku, chci si vyzkoušet spojení dílů, chci si vzít do ruky nějakou malou sestavičku, osahat si ten materiál.

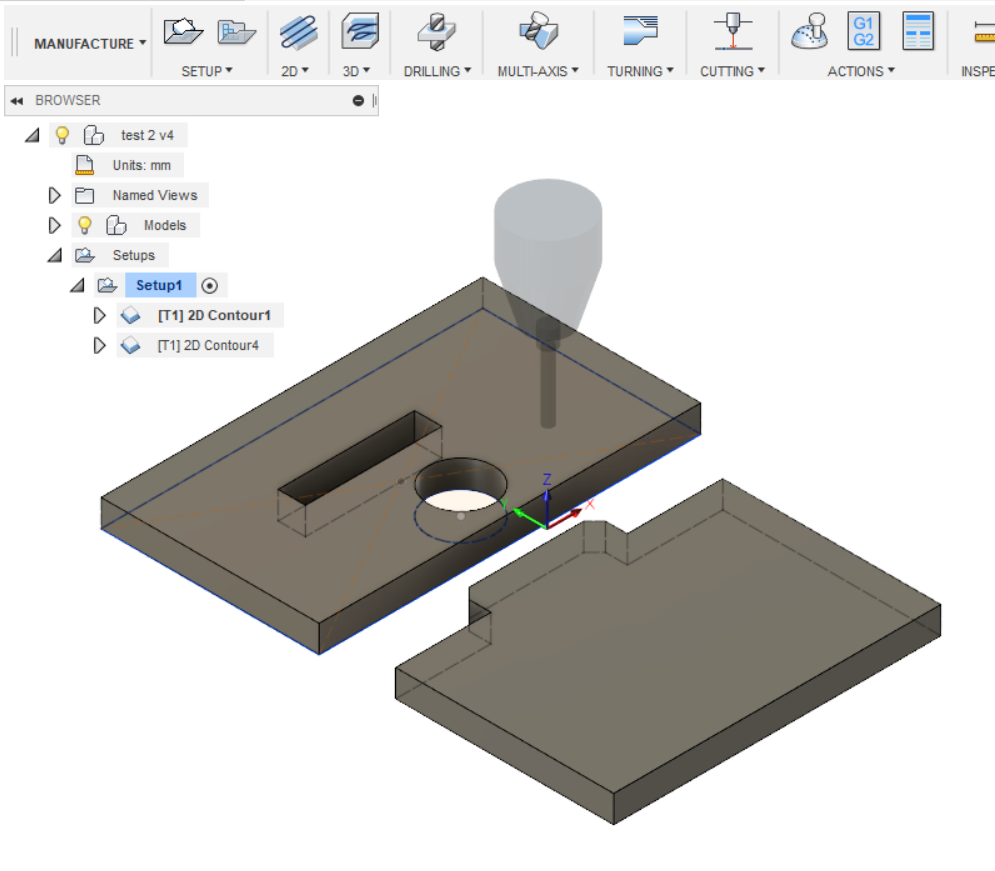

Vytvořil jsem si dva zkušební díly a vyrobil jsem na nich zámek, abych vyzkoušel, jak zámek bude fungovat, jak půjdou díly k sobě sestavit. Řezal jsem frézou 2 mm:

Na spindlu mám nastaveny otáčky 7500 ot/min, relativně malý posuv. Viz Fréza 2.0 mm.

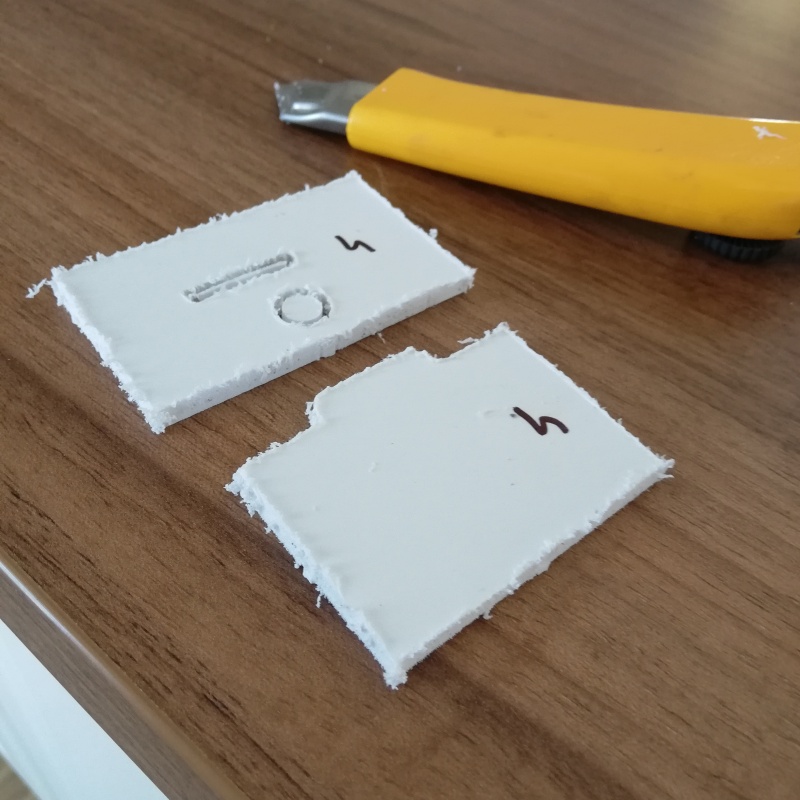

Zde je výsledek, horní strana:

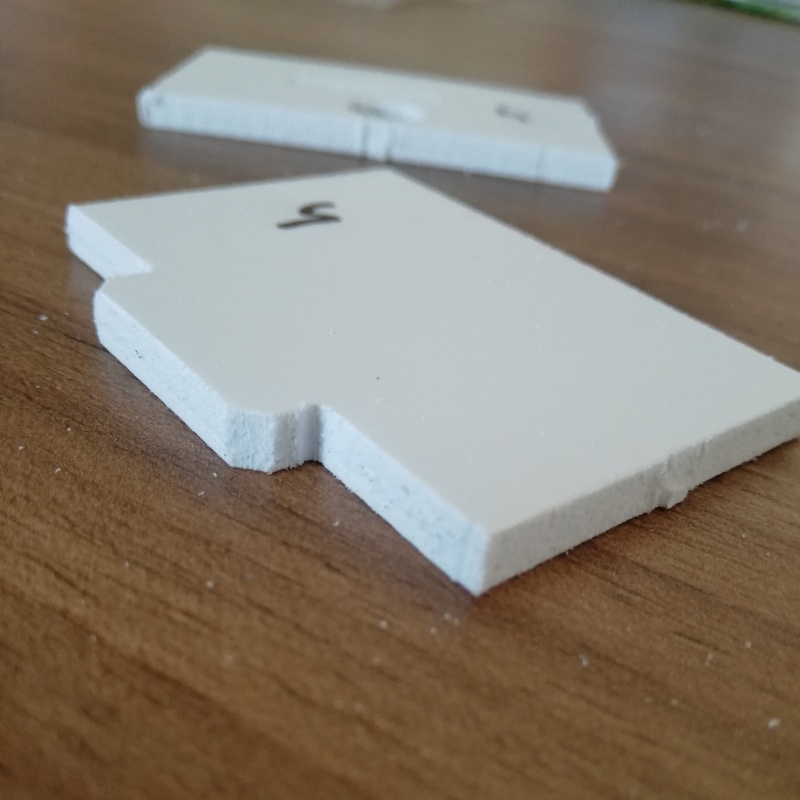

Tady je vidět u otočeného dílu dolní okraj řezu:

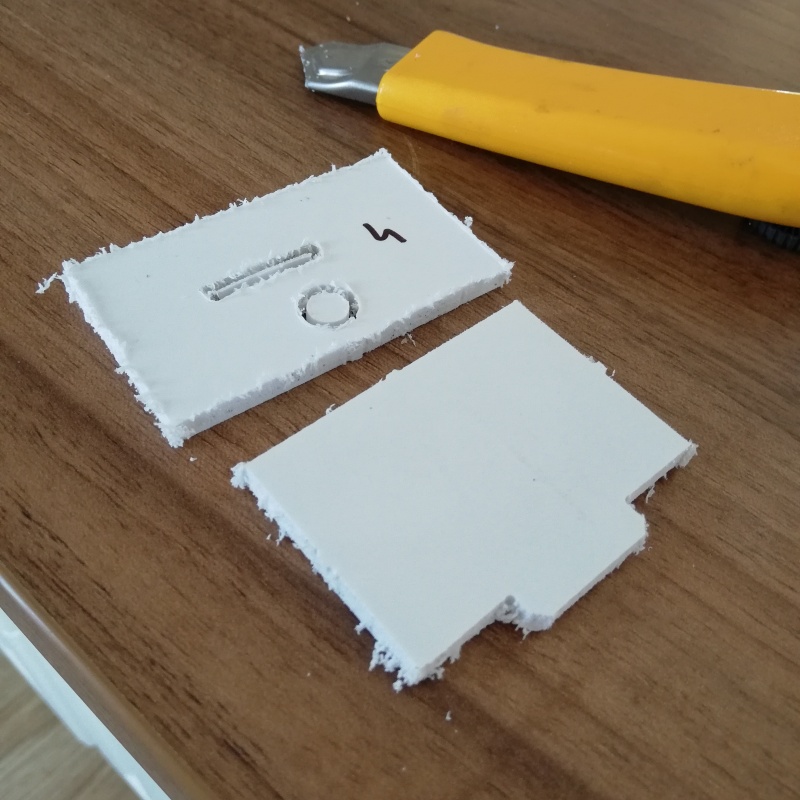

Po řezání jsou díly dost chlupaté, ale jsou to jen špony u horní hrany řezu. Snadno se dají přejetím třeba hranou nože odstranit. Vlastní řez je čistý. Výstupek na hraně je zbytek můstku, kterým drží díl ve výřezu.

Zámek tvořený jazýčkem a obdélníkovou dírou do sebe přesně zapadl.

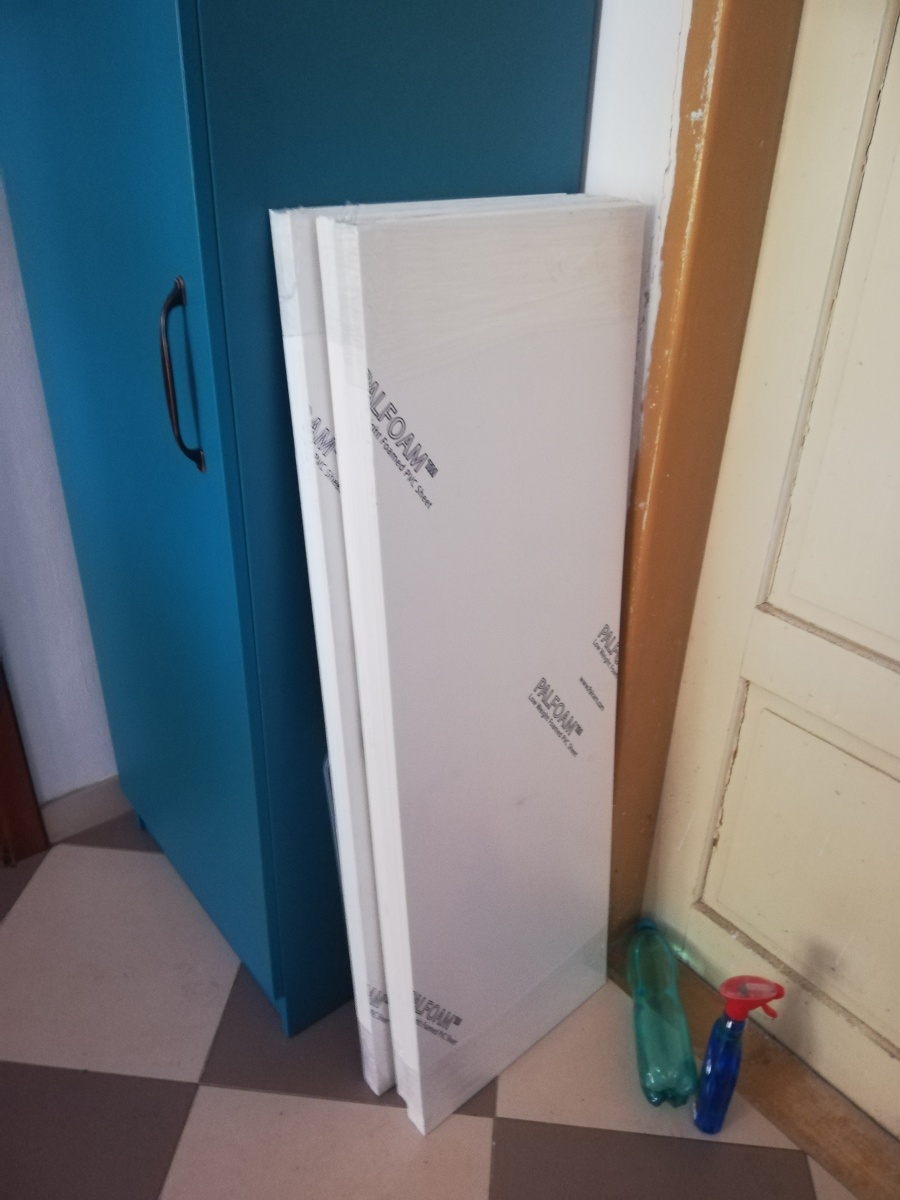

Zvolil jsem pro nákup materiálu tloušku 3 a 5 milimetrů. 3 milimetry jsem viděl používat na Youtube při stavbě karosérií RC aut, 5 mm jsem zvolil jako bytelnější variantu pro loď. Nakoupil jsem PVC desky prodávané pod obchodním jménem Palfoam.
