Konstrukcestálý odkaz / permalink

28.07.2019

(listopad 2018)

Začal jsem zase přemýšlet nad konstrukcí modelu. Už jsem měl nakreslený 3D model modelu - tedy vnější povrchy modelu.


Doteď jsem si zkonstruoval a postavil maximálně třímetrového dvoukilového větroně a dvoumetrového motoráka na desítku žhavíka, tohle je o dva levely výše a pro mě mnoho neznámých. Model bych chtěl stavět podobnou technologií jako jeho předloha, tedy dřevěnou konstrukci hodně podobnou skutečnému Zlínu XII. Mezitím se změnily zákony, byl zvýšený hmotnostní limit pro modely letadel z 20 kg na 25 kg.

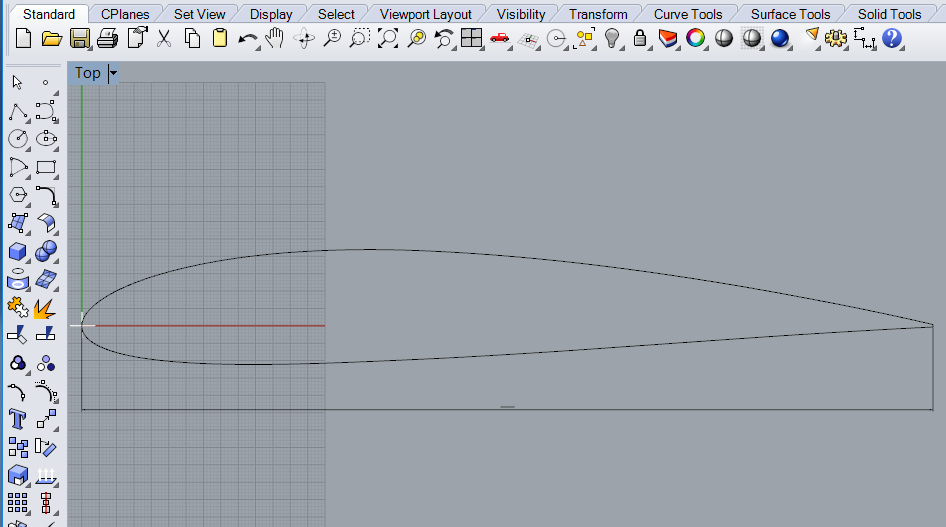

Pro úvahy nad tím, co vlasně dělám, v jakých dimenzích se pohybuji, je dobré si nakreslit - vytisknout nějakou část letadla ve skutečné velikosti. Zvolil jsem kořenový a koncový profil křídla. Koncový profil má hloubku 24.5 cm, kořenový profil má hloubku 70 cm. To se na list papíru A4 nevejde. Moje tiskárna umí tzv plakátový tisk, ale Rhino nedokáže s ovladačem tiskárny tohle nastavení vykomunikovat a do tisku posílá jen výřez, který se vejde na jednu A4. Nastalo bádání a řešní přinesl až export do png souboru a jeho vytištění ze Zoner Photo Studio.

Vytištěný obrys koncového žebra je veliký jak žebra mých motoráků! A kořenové žebro to je obr! image

Trupstálý odkaz / permalink

30.07.2019

Trup by měl být dřevěná příhradovina potažená překližkou. Většinou ostatní staví obdobné modely s balzovým potahem, nebo trup dělají příhradový v zadní části potažený jen plátnem.

Musím udělat nějakou hmotnostní rozvahu, co ta překližka na ocasu znamená.

Křídlostálý odkaz / permalink

01.08.2019

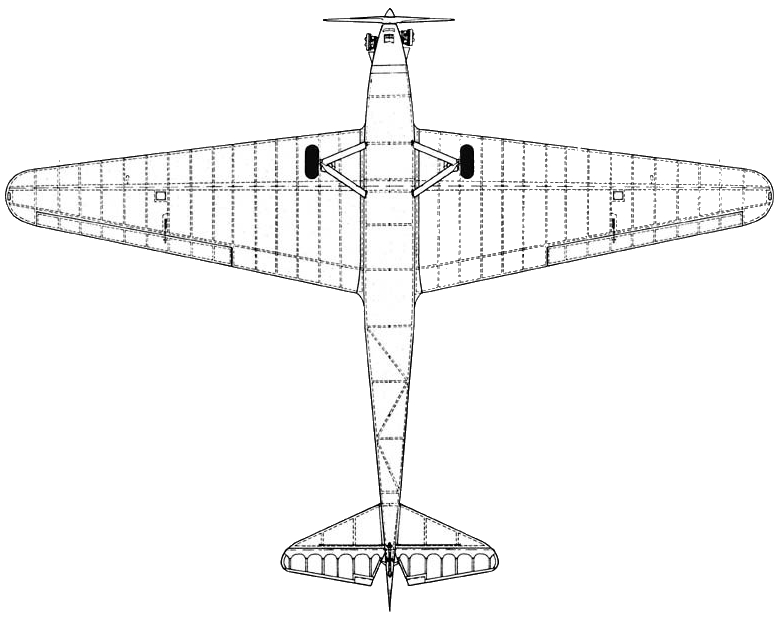

Křídlo je u originálu celé potažené překližkou.


Uvažoval jsem o křídle potaženém balzou, kamarád Petr mě ale přesvědčuje, že to mám zkusit s překližkou. Petr to má už zmáklé a tvrdí, že to není tak pracné a že se toho všichni zbytečně bojí.

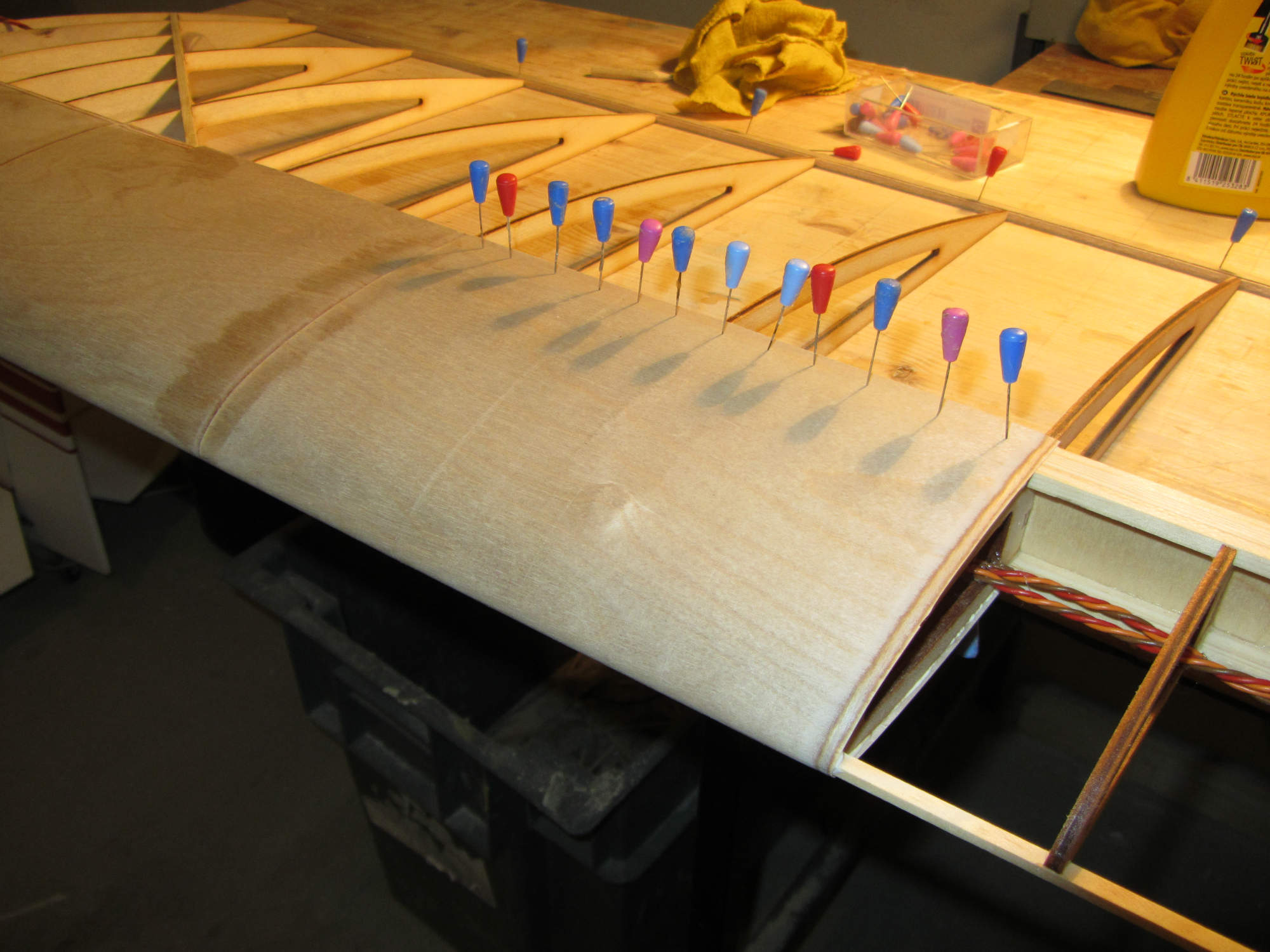

Petrova stavba větroně s potahy překližkou

Hned jsem šel do dílny, vzal do ruky kus překližky 0.6 a zkoušel ji ohýbat. image

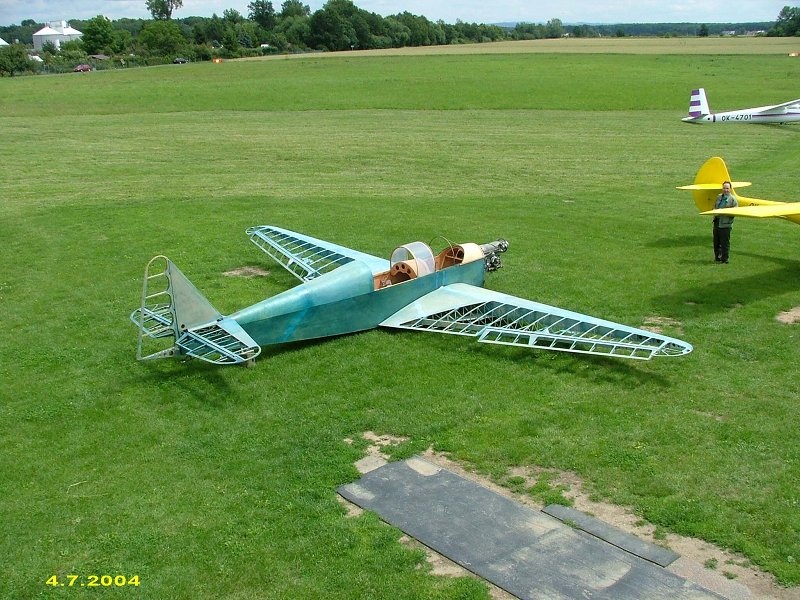

Za úvahu stojí úprava konstrukce Miroslava Rakušana, který Zlín XII stavěl a křídlo dělal od nosníku dozadu potažené plátnem.



zpátky na: Oživení │ dál na: Pevnostní výpočty
