ioSender st�l� odkaz / permalink

4.7.2023

ioSender je program pro ovládání CNC strojů - routerů s firmware GRBL a grblHAL.

web: github.com/terjeio/ioSender


grblHal je pokračování vývoje GRBL. Umožňuje provozovat grbl na výkonnějších procesorech s větší pamětí, program může přesněhi propočítávat dráhy nástroje, třeba aproximaci oblouků.

Práce s více počátky stďż˝lďż˝ odkaz / permalink

2.3.2024

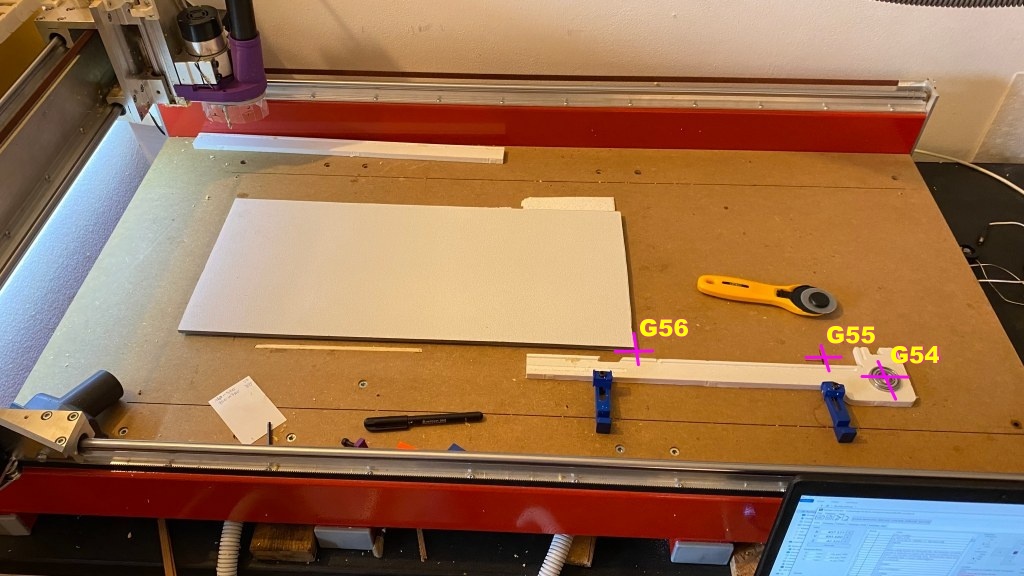

Někdy pracuji s více počátky. Když výroba jednoho dílu potřebuje různé polohy upnutí, různé způsoby upnutí a jdou ty operace za sebou, rozmístím si tu práci na stole tak, abych nemusel přípravky ze stolu demontovat. A abych nemusel pořád nastavovat počátek souřadnic, pracuji s několika počátky, mezi kterými přepínám. Respektive programy obrábění si je přepínají samy.


Můj stroj podporuje až šest počátků - G54, G55, G56, G57, G58, G59, viz Podporované příkazy G-code

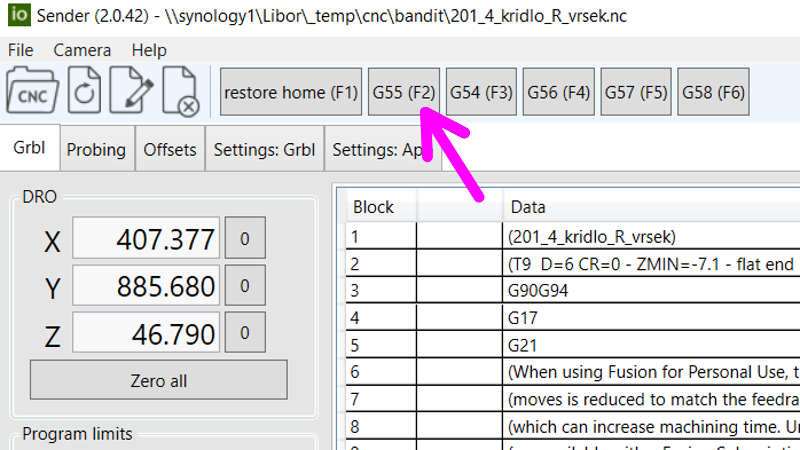

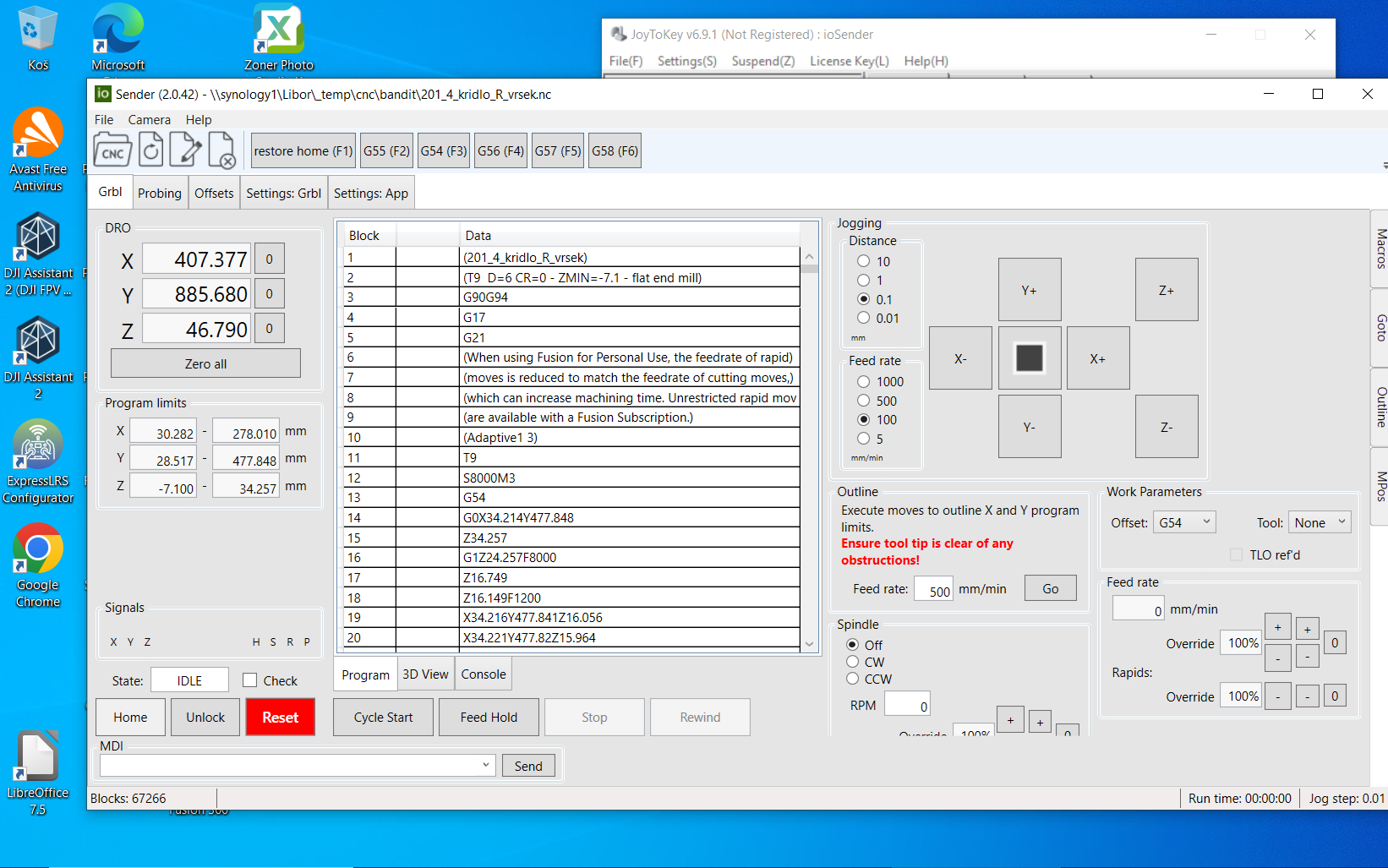

Program ioSender, který používám, umožňuje definovat vlastní tlačítka, využil jsem je pro toto přepínání.


Při práci s více počátky je třeba dávat pozor, myslíte si, že máte přepnuto třeba na G56, stroj ale přepne na G54. Je to když stroj dojede program, je to třeba když program uprostřed stopnete. Viz Počátek souřadnic.

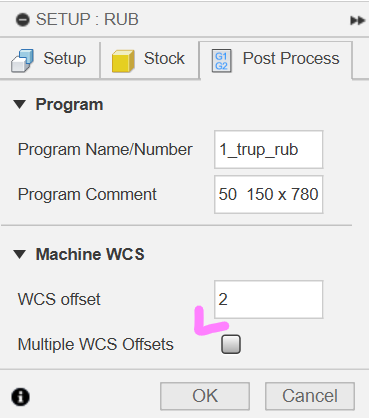

Ve Fusion 360 se dá nastavit počátek v Setup - Post Process:


Fusion podle zadaného čísla vloží do programu příkaz pro přepnutí souřadnic.

1 = G54, 2 = G55, 3 = G56, ...
