Co je uvnitř

Připojení ovladačů a přepínačů

Rádio je prakticky plně osazeno potenciometry a přepínači. Prodává se i s kniply s přepínači na těle kniplu. Na skříni zbývají už je dvě pozice pro přepínače: P a K. Jak jsou všechny ty přepínače zapojeny uvnitř?

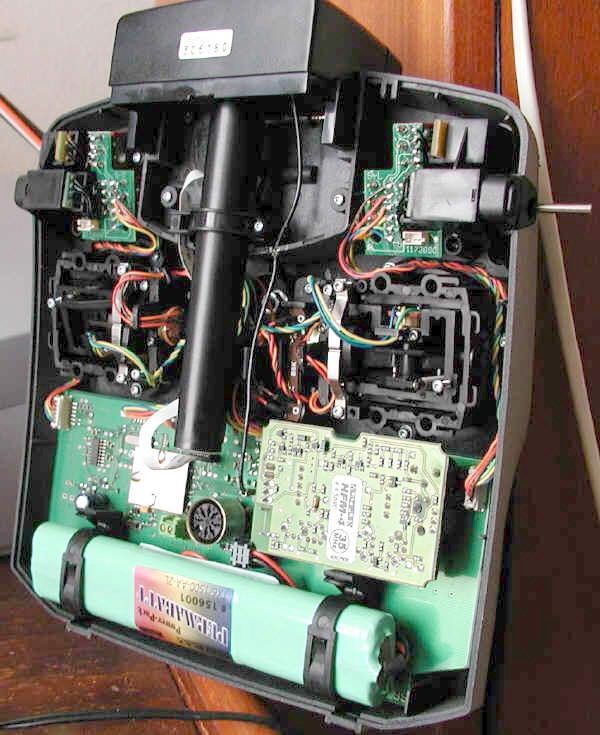

Vnitřek rádia je koncipován do bloků. Z fotografie je patrné, že i přepínače tvoří bloky. Tak jsou například přepínače G, H, I a J osazeny na jednom plošném spoji v rohu skříně a signál od nich je veden jedním kabelovým svazkem přes jeden konektor na základní desku vysílače (na fotografii je dobře vidět řada těchto konektorů při horním okraji desky.

Pokud osadíte přepínač P nebo K, připojí se jeho vývody 3 pinovým konektorem na desku přepínačů v rohu skříně (na fotografii bílý konektor pod přepínačem vyvedeným do boku rádia).

Přepínače na kniplu se připojují do svorkovnice na hlavní desce. (zelená svorkovnice je vidět nalevo od nabíjecího konektoru nad akumulátorem)

Tahové potenciometry E a F jsou připojeny na jednom svazku s příslušným křížovým ovladačem.
