Kabely
09.01.2005
Kabely pro Evo jsou stejné jako kabely pro Cocpity nebo pro Profi mc3030 a mc4000.
Kabel pro připojení přijímače v diagnostickém režimu (DSC kabel)
29.07.2004

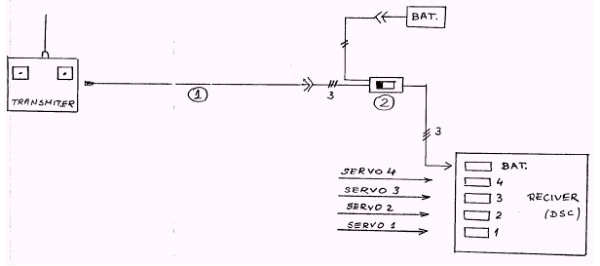

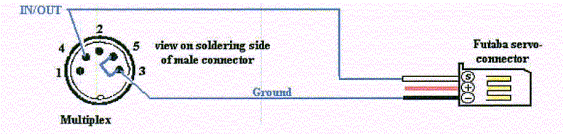

Kabel pro připojení přijímače v diagnostickém režimu - direct servo control (viz Připojení přijímače v diagnostickém režimu).
Popis kabelu našel, kabel vyzkoušel a informaci poskytl Zbigniew Zdziuch.
Zdroj: Tx 2 Tx
Kabel pro zálohování a update firmware
24.02.2006
Kabel pro zálohobání dat a update firmware s śpěchem vyrobil a používá Radek Kozák :

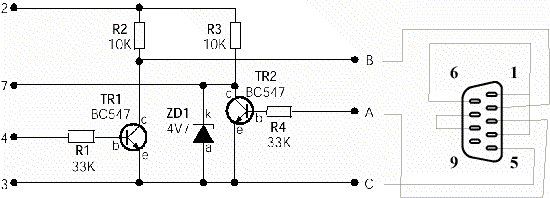

Tak jsem večer "spíchl" datový kabel. Nechtěl jsem "vrabčí hnízdo", protože použitý konektor měl kovové stínění, tak jsem narychlo vyfrézoval plošňák, součástky napájel ze strany spojů, stmelil smrštitelnou fólií a zavřel do většího konektoru CANNON 9. Celkově cca 2 hod. práce. Zvolil jsem 2 tranzistorové známé zapojení pro 3030, s RE9 je naprosto funkční - lze provádět zálohy, updaty apod. Nelze jej však využít pro ovládání simulátoru FMS. Nevíte o zapojení kabelu pro tento simulátor?
Interfejs pro komunikaci
27.05.2003
Popis konektoru sériového portu PC
| Description | Signal | 9-pin DTE | 25-pin DCE | směr z hlediska PC |
|---|---|---|---|---|
| Carrier Detect | CD | 1 | 8 | vstup |
| Receive Data | RD | 2 | 3 | vstup |
| Transmit Data | TD | 3 | 2 | výstup |
| Data Terminal Ready | DTR | 4 | 20 | výstup |
| Signal Ground | SG | 5 | 7 | vstup |
| Data Set Ready | DSR | 6 | 6 | vstup |
| Request to Send | RTS | 7 | 4 | výstup |
| Clear to Send | CTS | 8 | 5 | vstup |
| Ring Indicator | RI | 9 |
22 |
vstup |
| Canon 25 | Canon 9 | z pohledu PC | ||
|---|---|---|---|---|
| 1 | - | PGND | Protective Ground | |
| 2 | 3 | TXD | Transmit Data | The modem receives data from de PC. |
| 3 | 2 | RXD | Receive Data | The modem transmits data to the PC |
| 4 | 7 | RTS | Ready To Send | The PC sets this signal when has a character ready to be sent. |
| 5 | 8 | CTS | Clear To Send | The modem is ready to transmit data. The computer will start sending data to the modem. |
| 6 | 6 | DSR | Data Set Ready | The modem tells the PC it is powered up and ready to transmit or receive data |
| 7 | 5 | SG | Signal Ground | |
| 8 | 1 | CD | Carrier Detect | The modem sets this signal when has detected the computer |
| 20 | 4 | DTR | Data Terminal Ready | The PC tells the modem that is powered up and ready to send data. |
| 22 | 9 | RI | Ring Indicator | |
RS232 definuje:
- Signal = 0 (LOW) > +3.0V
- Signal = 1 (HIGH) < -3.0V
Pozor na kabely
05.08.2006
Pozor při objednávání kabelů k Evu. Např. kabel RCM Pelikán ojednací číslo 85154 - kabel k připojení vysílače k PC pro řízení simulátoru.
Konektor do vysílače vám nepůjde zastrčit. Má středový kolík!
