Glare Shield - panel autopilotastálý odkaz / permalink

22.02.2009

Panel autopilota je na horním okraji palubní desky.

Flight Director course

Panel s ovladači autopilota. Obrázek je živý. Můžete kliknout na některou jeho část.

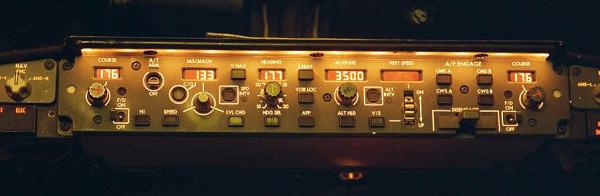

Snímek panelu autopilota ve skutečném letadle:


Flight Directorstálý odkaz / permalink

17.04.2005

Your explorer must support SVG format. Váš prohlížeč musí podporovat prohlížení SVG grafiky.

Flight Director se ovládá na panelu autopilota přepínašem F/D.

Je-li zapnut, zobrazí se na displeji PFD - Primary Flight Display kříž oranžových čar. Pokud zapnu na autopilotu například ALT - udržování výšky - bude vodorovná čára indikovat zda jsem nad nebo pod zvolenou výškou.

Flight Director tedy indikuje odchylku od hodnot nastavených na panelu autopilota, ale řídíme my - ne autopilot.

Course

Your explorer must support SVG format. Váš prohlížeč musí podporovat prohlížení SVG grafiky.

Nastavení kursu. Buď je to kurs letu k majáku při letu na trati nebo osa dráhy při přiblížení na přistání. Pozor. Přistáváte-li na dráhu 24, nemusí být směr dráhy 240° ale třeba 243°. Přesný kurs dráhy se dozvíte v mapě.
