Kabina Boeing 737stálý odkaz / permalink

28.03.2005

Usednete-li do kabiny Boeing 737-400, uvidíte před sebou část přístrojů a ovladačů skutečného Boeingu. Palubní desku a část stropního panelu.

Na obrázku je palubní deska upravena tak jak s ní létám: je zmenšena a zprava je přidán panel ovládání rádia.

Kabina Boeing 737-400 Flight Simulatoru bohužel nesimuluje všechny systémy.

strobe lights - záblesková světla navigation lamps - poziční světla rychloměr beacons - výstražné majáky Primary Flight Display výškoměr Glare Shield - panel autopilota Horizontal Situation Indicator
Na některé přístroje můžete kliknout myší.

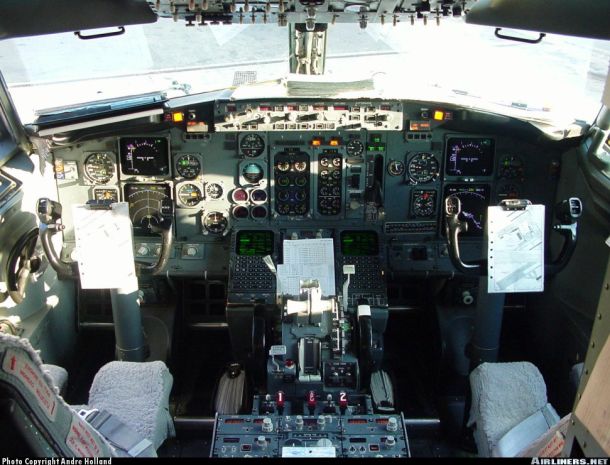

Skutečná kabina ve dne: image

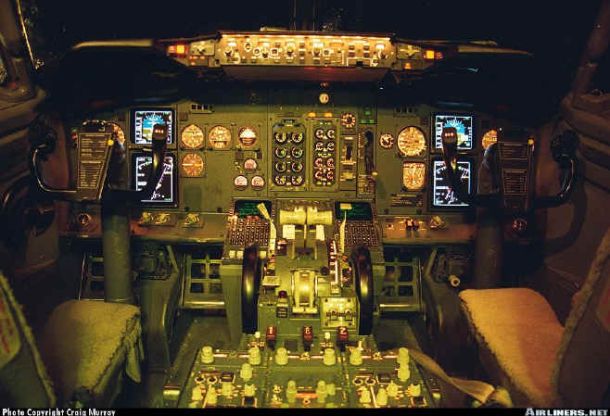

Skutečná kabina v noci: image

PFD - Primary Flight Displaystálý odkaz / permalink

28.03.2005

Displej umístěný před pilotem na kterém se zobrazuje umělý horizont, klíčové parametry letu (rychlost, stoupání/klesání atp.) a indikuje se sestupová osa ILS. image

Radionavigace se ladí na NAV1.

HSI - Horizontal Situation Indicatorstálý odkaz / permalink

21.02.2009

HSI zobrazuje polohu letadla vůči zvolenému kurzu k majáku, vzdálenost k majáku, polohu letadla vůči sestupové ose při přiblížení na dráhu ... image

image více ...

Výškoměrstálý odkaz / permalink

17.04.2005

Výškoměr měří výšku polohy letadla. Princip měření je měření tlaku vzduchu.

Standardně zobrazuje výškoměr nadmořskou výšku.

Aby výškoměr ukazoval správně, je třeba jeho nastavení korigovat podle aktuálního tlaku vzduchu. Provádí se to ovladačem BARO. Nastaví se hodnota tlaku vzduchu v hektopaskalech - okénko MB - nebo v milimetrech rtuťového sloupce - okénko IN HG.

Nastavované hodnotě se říká QNH a pilot se ji dozví od řídícího létání nebo z ATIS.


Po dosažení převodní výšky všichni nastavují stejnou hodnotu QNH - 1013 hPa (29,92 IN HG). Více viz Nastavení výškoměru.

Glare Shield - panel autopilotastálý odkaz / permalink

22.02.2009

Panel autopilota je na horním okraji palubní desky.

Flight Director course

Panel s ovladači autopilota. Obrázek je živý. Můžete kliknout na některou jeho část.


image více ...
Dále viz Létání s Boeing 737.
