Transformátorová páječkastálý odkaz / permalink

07.09.2020

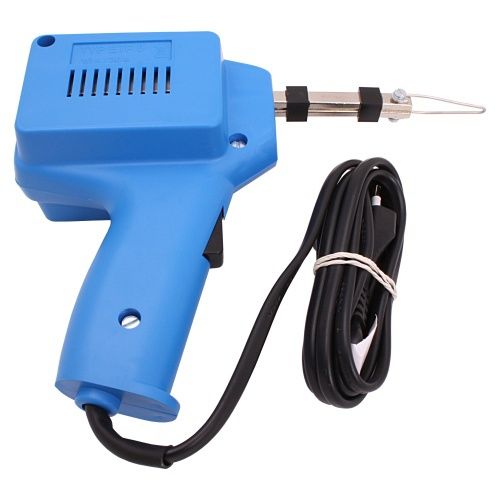

Transformátorová páječka se dá koupit za cca 500 až 750 Kč. Napájená je ze sítě 220V.


Topné tělísko tvoří smyčka z drátu. Hrot páječky je galvanicky spojen se sekundárním vinutím transformátoru páječky. Výhodou je, že smyčka topí jen když vezmeme páječku do ruky a stiskneme spínač, cín se tak na hrotu nepřepaluje. Výhodou taky je, že se smačka nahřeje prakticky okamžitě. Nevýhodou je poměrně velký konec smyčky, kterým se nejde dostat mezi piny vzdálené od sebe 2.5 mm.

Prodávají se páječky s výkonem 125W až 200W, pro účely pájení elektronky stačí ta 125W.

Smyčkystálý odkaz / permalink

08.09.2020
Náhradní smyčky lze koupit v prodejně s potřebami pro elektrotechniky.

Smyčky si lze snadno vyrobit doma svépomocí. Smyčku lze vyrobit z měděného drátu. Drát lze získat ze zbytků izolovaných dvojlinek trojlinek používáných pod omítku (například). Stačí ustřihnout potřebnou délku, odizolovat, ohnout v kleštích a je to. Pozor jen na smaltované dráty třeba z vinutí starého motoru nebo transformátoru. Ty je třeba zbavit alespoň pod připevňovacími šrouby izolačního laku.

Problémystálý odkaz / permalink

09.09.2020
U transformátorové páječky se typicky vyskytují tyto problémy:
Hrot málo hřeje

Buď je drát smyčky příliš dlouhý (pokud si je vyrábíte sami), nebo je špatný kontakt mezi drátem a úchytem smyčky. V tom případě stačí přitáhnout šroubky.

Hrot jiskří

Na hrotu se jiskří, jen je-li smyčka přepálená. Je třeba ji okamžitě vyměnit.

Pájení citlivých elektronických součástek pistolovou páječkoustálý odkaz / permalink

10.09.2020

Pro pájení citlivých elektronických součástek se doporučuje používat hrotovou páječku. Lze však použít i transformátorovou pistolovou páječku. Je jen nutné dodržet určitý postup.

Pistolovou transformátorovou páječku zapněte dál od pájeného spoje (více jak 10-20 cm), připájejte daný spoj, páječku oddalte a teprve potom vypněte.
