Postup při obrábění dílu z obou stran

Musím vyrobit dva díly:

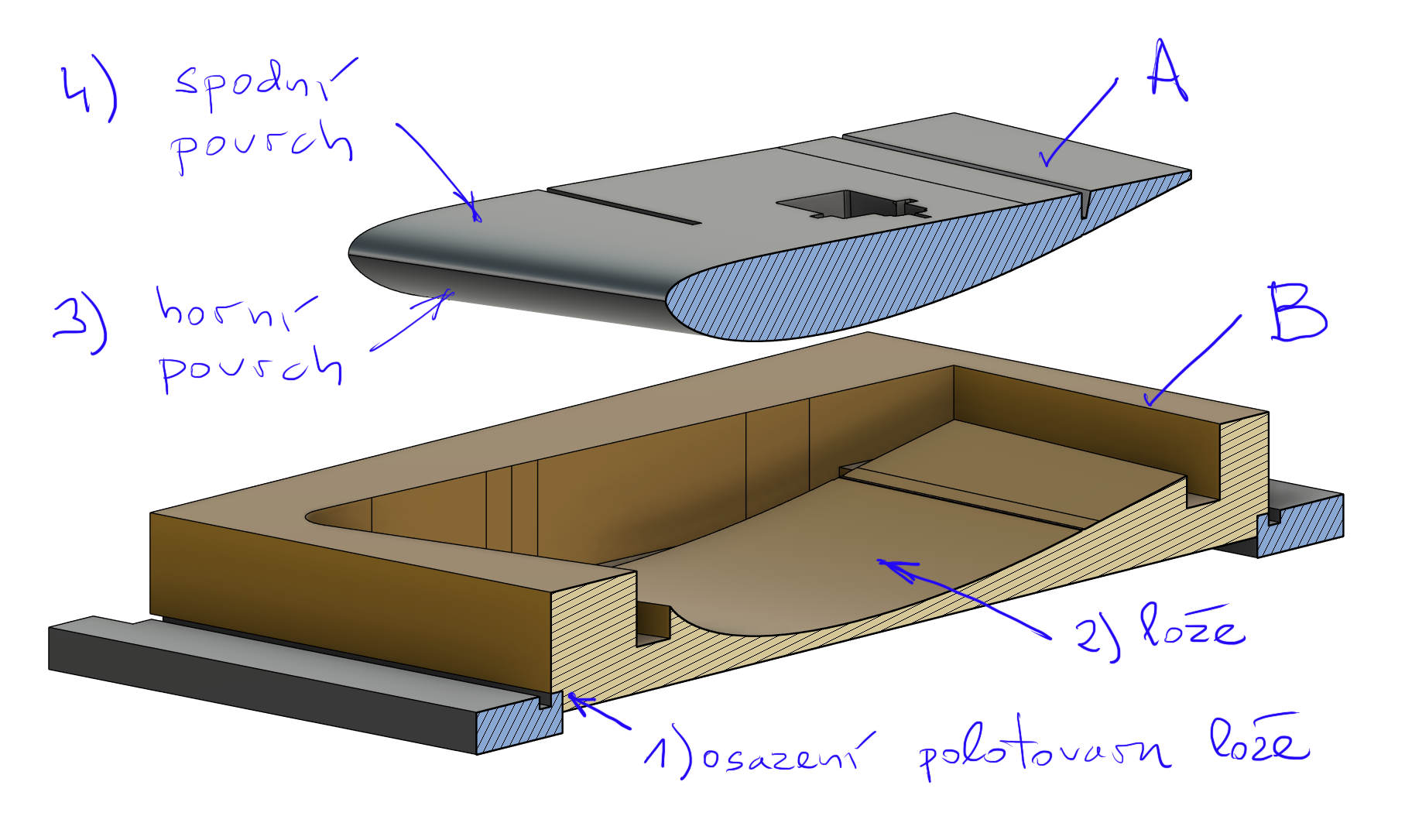

• obrobek - křídlo [A]
• přípravek -lože [B]

Potřeba jsou dva přířezy materiálu. Používám XPS. Z prvního vyrábím lože, z druhého křídlo. Křídlo bude ležet v loži horním povrchem. Je to proto, že horní povrch je většinou více zakřivený a obrobek bude v loži lépe držet.

1) Jako první vyrábím osazení přířezu, ze kterého se bude vyrábět lože [B]. První proto, že to je jednoduchá operace a je vhodná na rozcvičení. Položím přířez na stůl do míst, kde jsou otvory odsávání vzduchu ze stolu. Na stole může ležet proto, protože fréza se v žádném případě nemůže dostat k povrchu stolu. Zarovnám ho s osou Y. Počátek souřadnic je na rohu přířezu nahoře.

2) Jako druhou operaci dělám horní povrch křídla z druhého přířezu [A]. Ustavení přířezu je stejné jako u předchozí operace. Dbám na zarovnání s osou Y. Počátek souřadnic je na rohu přířezu dole.

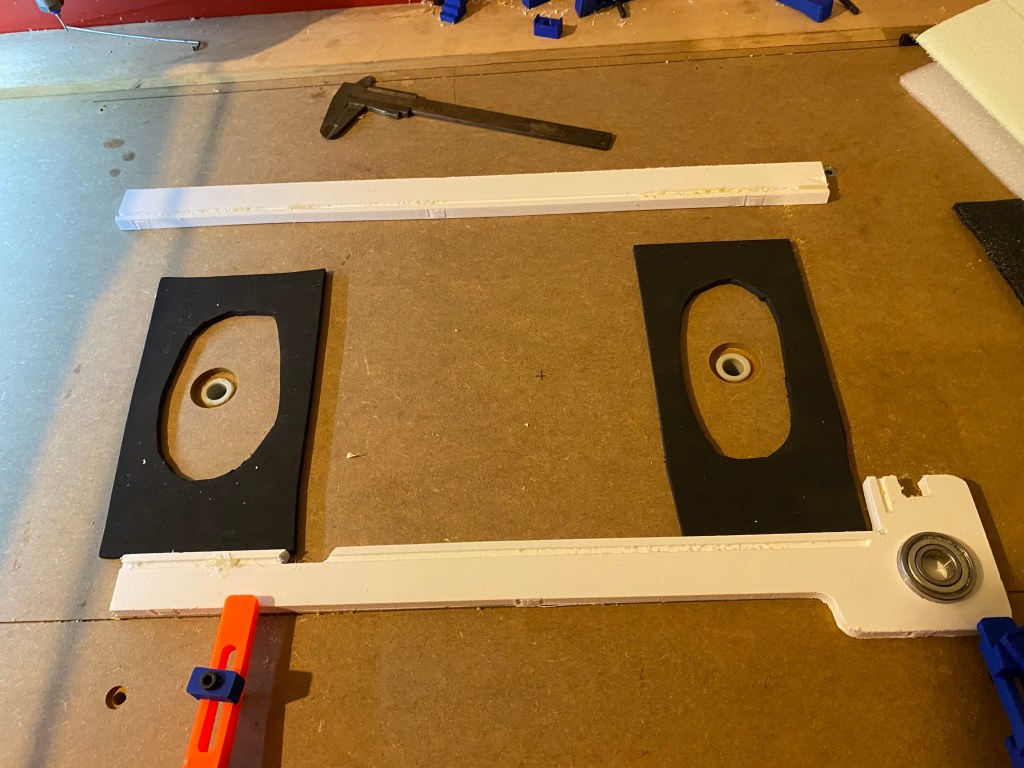

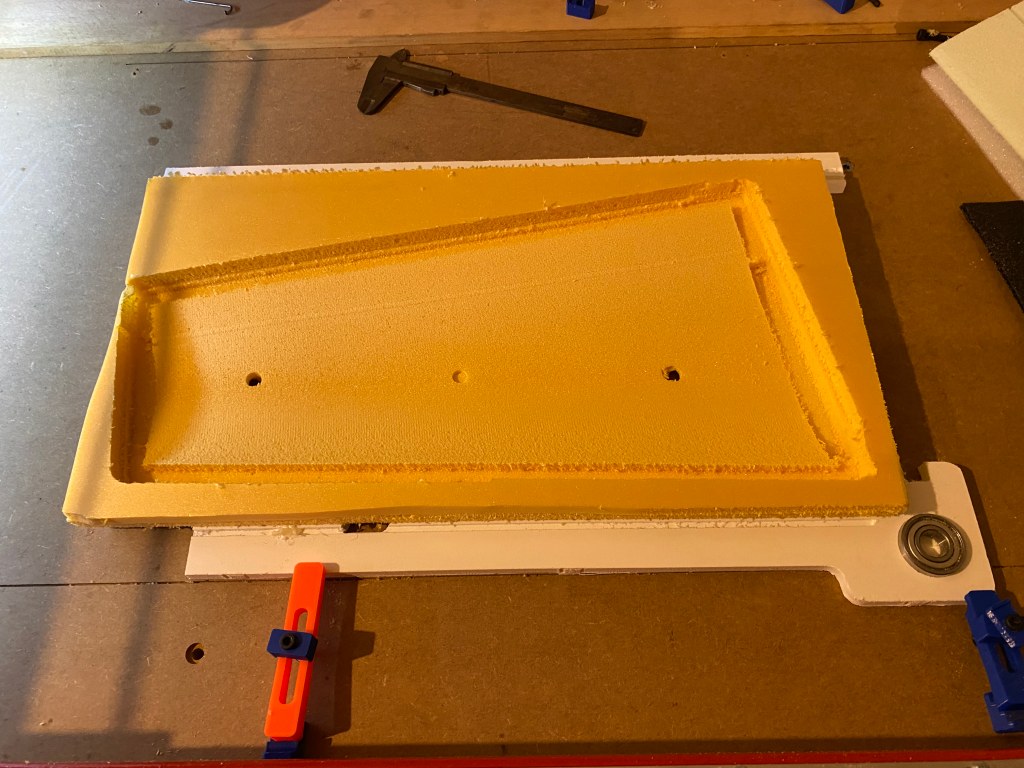

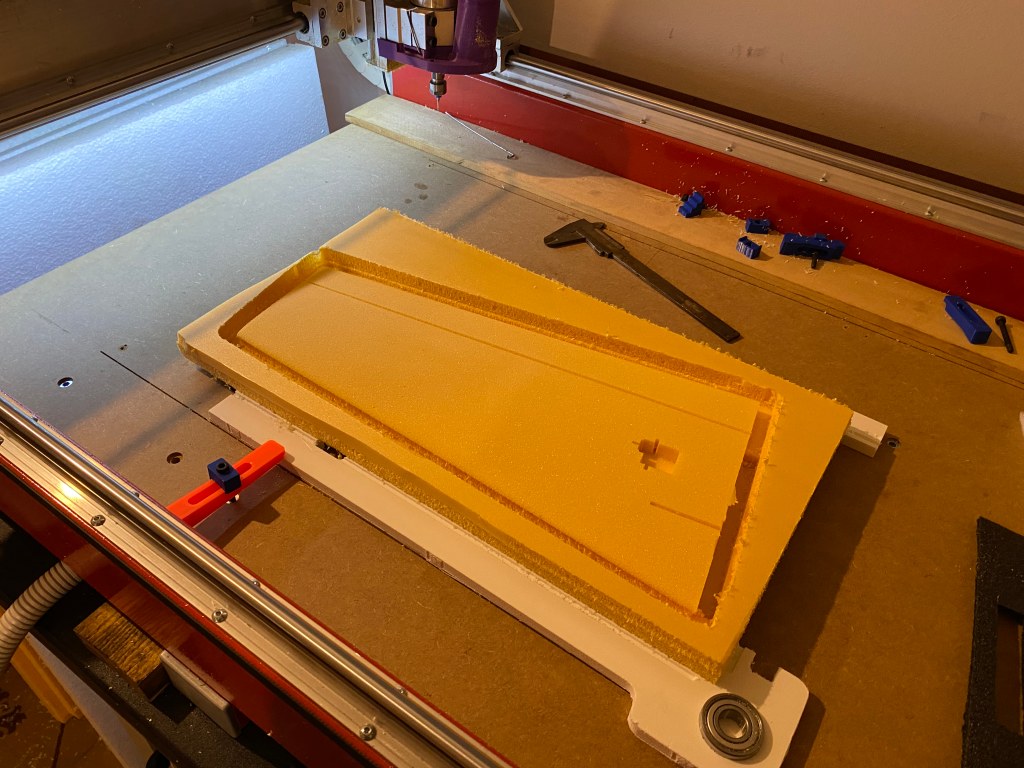

3) Jako další operaci dělám lože z přířezu [B] s osazením. Na stůl si upnu pravítko tak, aby přířez vycházel nad otvory odsávání vzduchu, dbám na zarovnání pravítka s osou Y. Pravítko na druhé straně přířezu může ležet na stole bez upnutí, přířez ho přitlačí ke stolu. Pravítko jen podpírá přířez. Na stůl mezi pravítka dám podložku z pěny, podložka utěsňuje prostor mezi přířezem a stolem. Přířez položím na pravítka tak, aby seděl osazením na pravítku a roh osazení byl u pravítka se sondou v jeho rohu. Počátek souřadnic je na horním povrchu sondy a ve středu jejího otvoru.

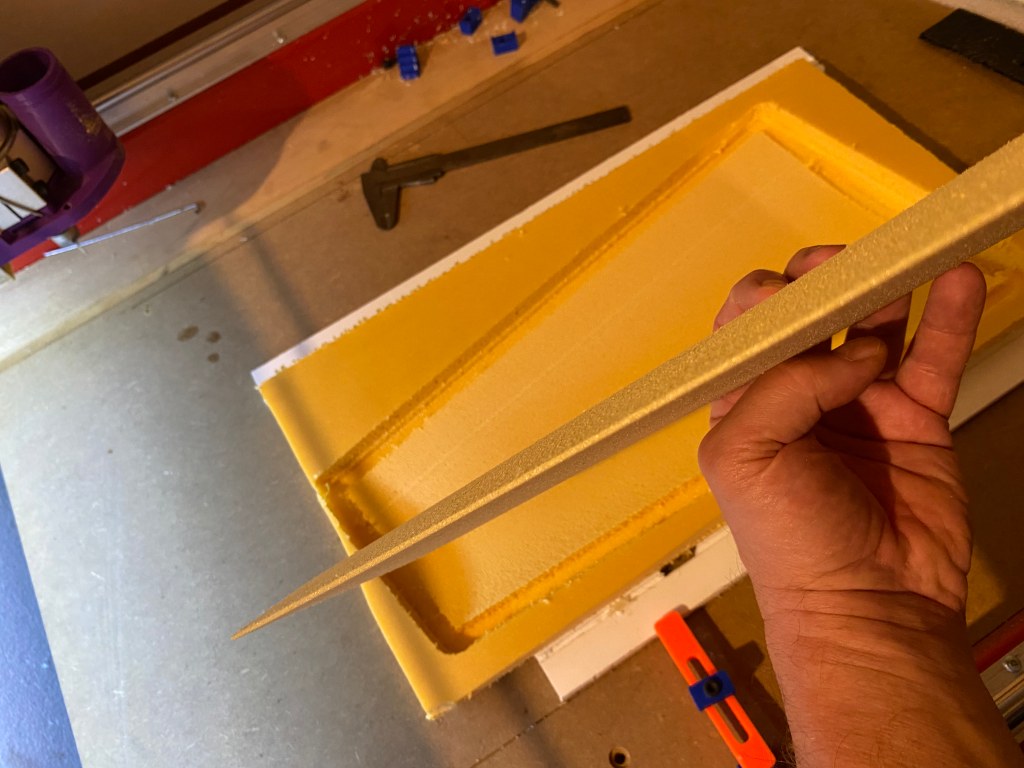

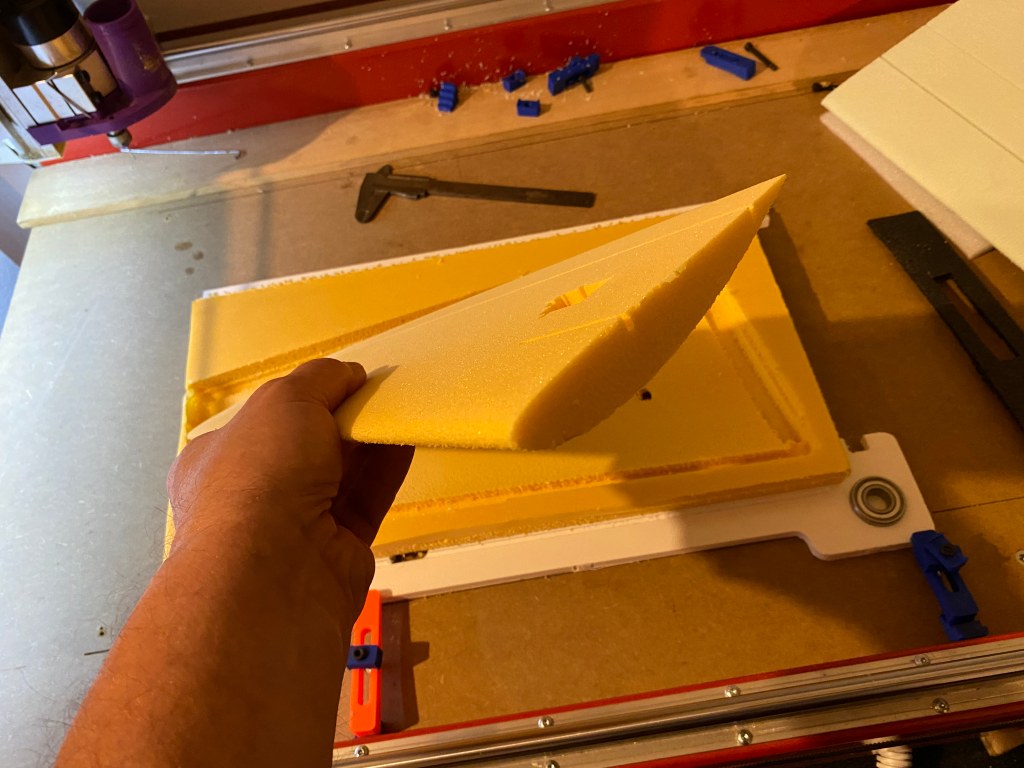

4) Poslední operací je obrobení dolního povrchu křídla z druhého přířezu. Proděravím v loži otvory pro odsávání. Polotovar křídla se vloží do lože horním již hotovým povrchem. Počátek souřadnic je pořád na sondě.

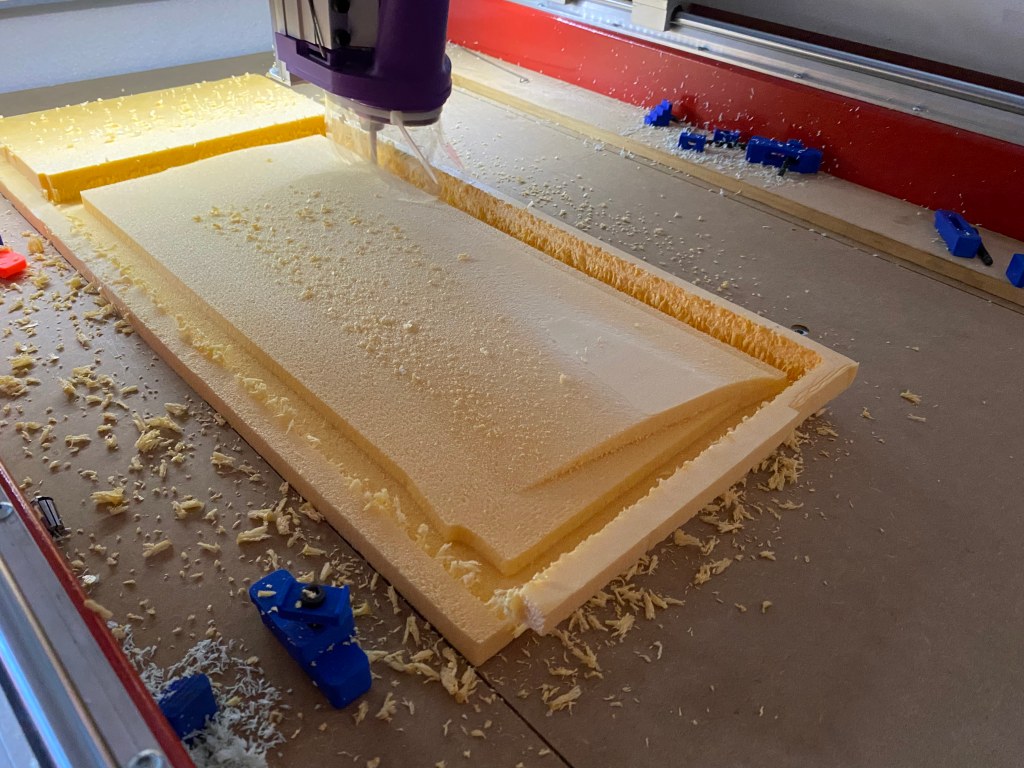

Podtlak drží při všech operacích obrobky dostatečnou silou. Frézuji frézou 6 mm rychlostmi 8000 mm/min, velké třísky, ani jednou se mi obrobky nehly. Řešení upínání je popsáno zde: Upínání podtlakem. Konkrétní realizace je popsána zde: Výroba křídla z pěnového materiálu ve Fusion 360 CAM

Poděkovat musím Pavlovi Dvořákovi, jím předané zkušenosti mi ušetřily čas a energii.

(zveřejněno na stránce Obrábění z obou stran s upínáním v loži)
